🚀云训练平台使用指南

勘智开发者社区模型训练功能是为简化开发流程，提高开发效率开放的训练平台。该平台使用户关注视觉场景的落地实现，更加快捷的完成从数据标注到获得部署包中的KModel模型的过程，并在搭载嘉楠科技Kendryte®系列AIoT芯片中K230、K230D和K210芯片开发板上进行部署。用户仅需上传数据集，简单的配置参数就可以开始训练了。

1. 注册

进入嘉楠开发者社区，注册账号。社区地址：勘智开发者社区-模型训练

2. 学习使用步骤

2.1 创建数据集

进入 数据集 界面，点击创建数据集，可以看到如下界面：

您可以选择创建的任务类型，并输入数据集名称。

💡 任务介绍：

2.2 上传数据

点击数据集条目的配置按钮，进入数据集详情页，如下图：

数据上传分为两种方式：

• 一种是上传图片，您需要了解任务的数据标注过程，并在平台内部完成标注过程，需要注意的是：OCR识别任务不支持在线标注。

  💡Tips: 图片上传时，选择一张起始位置图片，按住shift键选择结束位置的图片，起始位置和结束位置中间的所有图片均会被选中，点击打开，所有选中的图片开始上传。

• 一种是上传压缩包，压缩包内包含已经标注好的数据，包含原图和标注文件，数据组织格式查看压缩包格式说明，进行压缩时需要注意：将文件夹内的所有子文件夹和文件选中，右键选择压缩，而不是选中外部的文件夹压缩。

具体操作步骤见后两小节。

2.3 在线标注

• 🔶图像分类任务：图像分类任务的标注步骤在上传图片之后，会出现输入标签的弹框，你可以在弹框中输入上传这一批图片的标签类别信息，弹框如下图所示：

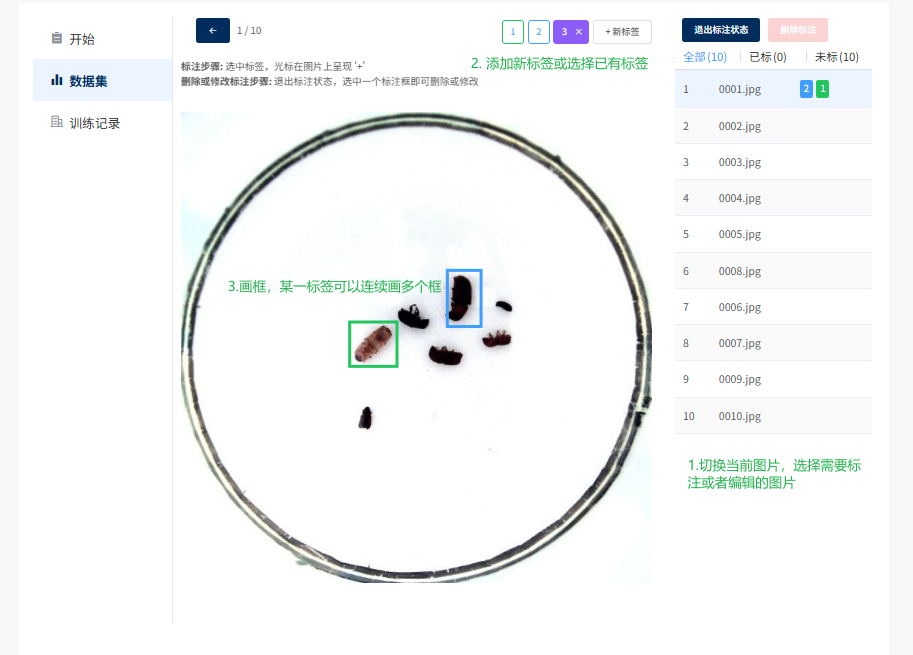

• 🔶图像检测任务：图像检测任务上传图片后，可以看到数据集的图片概览，点击标注按钮，进入标注界面完成图片标注，如下图所示，按照图中步骤可以完成标注：

• 🔶语义分割任务：语义分割任务上传图片后，可以看到数据集的图片概览，点击标注按钮，进入标注界面完成图片标注，如下图所示，按照图中步骤可以完成标注：

• 🔶OCR检测任务：OCR检测任务上传图片后，可以看到数据集的图片概览，点击标注按钮，进入标注界面完成图片标注，如下图所示，按照图中步骤可以完成标注：

• 🔶OCR识别任务：OCR识别任务可以使用上传压缩包的形式上传数据，不支持线上标注。

• 🔶度量学习任务：度量学习训练过程是为了获取一个将图片特征化的模型，其标注过程和分类过程类似。上传图片后，会出现输入标签的弹框，你可以在弹框中输入上传这一批图片的标签类别信息，弹框如下图所示：

• 🔶多标签分类任务：多标签分类任务上传图片后，针对待标注图片，点击编辑标签，然后依次输入标签信息回车即可。如下图所示，按照图中步骤可以完成标注：

2.4 数据集下载

数据集标注结束后，平台支持数据集导出下载，请您及时保留标注的数据集，受限于后台存储资源，数据集过多时会不定期清理。

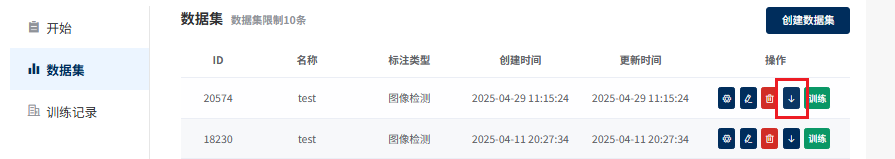

进如数据集页面，选择下载的数据集条目，点击操作中的下载按钮，完成下载。

2.5 压缩包格式说明

除了上传图片标注方法外，还可以使用压缩包的形式上传数据，压缩包内包含已经标注好的数据，包含原图和标注文件。不同的任务有不同的组织形式，这里对几种任务的数据组织格式进行说明。

• 🔶图像分类任务：图像分类任务的压缩包内结构如下所示，数据集目录下包括子类别文件夹，每个子类别中包括该类别的所有图片。

1
📦 my_dataset
2
├── 📁 class_0
3
│   ├── 0.jpg
4
│   ├── 1.jpg
5
│   └── ...
6
├── 📁 class_1
7
│   ├── 0.jpg
8
│   ├── 1.jpg
9
│   └── ...
10
├── 📁 class_2
11
│   ├── 0.jpg
12
│   ├── 1.jpg
13
│   └── ...
14
└── ...

🚩Note: 压缩zip包时，请进入到my_dataset目录，选中所有子目录class_0、class_1、class_2等，右键选择压缩，而不是选中外部的文件夹压缩。

• 🔶图像检测任务：图像检测任务使用 Pascal VOC格式，文件夹需包含images和xml两个文件夹，且一张图片对应一个同名xml文件。可以增加labels.txt文件，每行表示一个类别名称。

xxxxxxxxxx
10
1
📦 my_dataset
2
├── 📁 images
3
│   ├── 0.jpg
4
│   ├── 1.jpg
5
│   └──...
6
├── 📁 xml
7
│   ├── 0.xml
8
│   ├── 1.xml
9
│   └──...
10
└── labels.txt（可选）

🚩Note: 压缩zip包时，请进入到my_dataset目录，选中所有子目录和文件images、xml、labels.txt等，右键选择压缩，而不是选中外部的文件夹压缩。

• 🔶语义分割任务：语义分割任务需包含images和annotations两个文件夹，且一张图片对应一个同名的json文件。json文件内容同labelme格式，一个shapes数组，每个元素包含label字符串和points数组，points数组中每个元素为一个长度为2的数组，表示区域围点的坐标。 json文件示例: {"shapes":[{"label":"head","points":[[1,2],[3,4],[5,6]]}]}

xxxxxxxxxx
9
1
📦 my_dataset
2
├── 📁 images
3
│   ├── 0.jpg
4
│   ├── 1.jpg
5
│   └──...
6
└── 📁 annotations
7
    ├── 0.json
8
    ├── 1.json
9
    └──...

🚩Note: 压缩zip包时，请进入到my_dataset目录，选中所有子目录和文件images、annotations等，右键选择压缩，而不是选中外部的文件夹压缩。

• 🔶OCR检测任务：OCR检测任务的压缩包内部格式如下，文件夹需包含 images和txts的两个文件夹，且每张图片对应一个同名的txt标注文件。txt文件内包括对应图片的所有框信息，每个框的信息占一行，保证每行9个元素，每行为x1,y1,x2,y2,x3,y3,x4,y4,text，(x1,y1)为左上角坐标，(x2,y2)为右上角坐标，(x3,y3)为右下角坐标，(x4,y4)为左下角坐标，text为文字内容或###。

xxxxxxxxxx
9
1
📦 my_dataset
2
├── 📁 images
3
│   ├── 0.jpg
4
│   ├── 1.jpg
5
│   └──...
6
└── 📁 txts
7
    ├── 0.txt
8
    ├── 1.txt
9
    └──...

🚩Note: 压缩zip包时，请进入到my_dataset目录，选中所有子目录和文件images、txts等，右键选择压缩，而不是选中外部的文件夹压缩。

• 🔶OCR识别任务：OCR识别任务的压缩包中，文件夹需包含images子文件夹和labels.txt文件。labels.txt中的内容为每行是一个图片的标注内容：格式为：图片在my_dataset根目录下的相对路径\t图片的文字内容。\t为tab键输入。

xxxxxxxxxx
6
1
📦 my_dataset
2
├── 📁 images
3
│   ├── 0.jpg
4
│   ├── 1.jpg
5
│   └──...
6
└── 🧾labels.txt

🚩Note: 压缩zip包时，请进入到my_dataset目录，选中所有子目录和文件images、labels.txt等，右键选择压缩，而不是选中外部的文件夹压缩。

• 🔶度量学习任务：数据集目录下包括子类别文件夹，每个子类别中包括该类别的所有图片，最好要多一些类别，至少20个类别。数据集中最好包含更多的类别，至少20个。

xxxxxxxxxx
14
1
📦 my_dataset
2
├── 📁 class_0
3
│   ├── 0.jpg
4
│   ├── 1.jpg
5
│   └── ...
6
├── 📁 class_1
7
│   ├── 0.jpg
8
│   ├── 1.jpg
9
│   └── ...
10
├── 📁 class_2
11
│   ├── 0.jpg
12
│   ├── 1.jpg
13
│   └── ...
14
└── ...

🚩Note: 压缩zip包时，请进入到my_dataset目录，选中所有子目录class_0、class_1、class_2等，右键选择压缩，而不是选中外部的文件夹压缩。

• 🔶多标签分类任务：多标签分类任务的数据集组织形式如下，文件夹下包含images文件夹和annotations.txt、labels.txt两个文件。对于annotations.txt，其中每一行表示一张图片的标注。格式为：图片在my_dataset根目录下的相对路径\t多标签的类别0-1向量。举例：数据集名称为nature，共有4个类别desert、mountain、river、sun，现在一张图片001.jpg包括mountain和river，该图片的标注为​images/001.jpg\t0,1,1,0。\t为tab键输入。

xxxxxxxxxx
7
1
📦 my_dataset
2
├── 📁 images
3
│   ├── 0.jpg
4
│   ├── 1.jpg
5
│   └──...
6
├── annotations.txt
7
└── labels.txt

🚩Note: 压缩zip包时，请进入到my_dataset目录，选中所有子目录和文件images、annotations.txt、labels.txt等，右键选择压缩，而不是选中外部的文件夹压缩。

2.6 创建训练任务

数据集上传并标注完毕后，您可以开启训练任务，开启训练的入口既可以从数据集条目直接点击训练，也可以在数据集详情页面点击训练按钮。如下图所示：

• 数据集条目进入训练：

• 数据集详情进入训练：

进入训练参数配置界面：

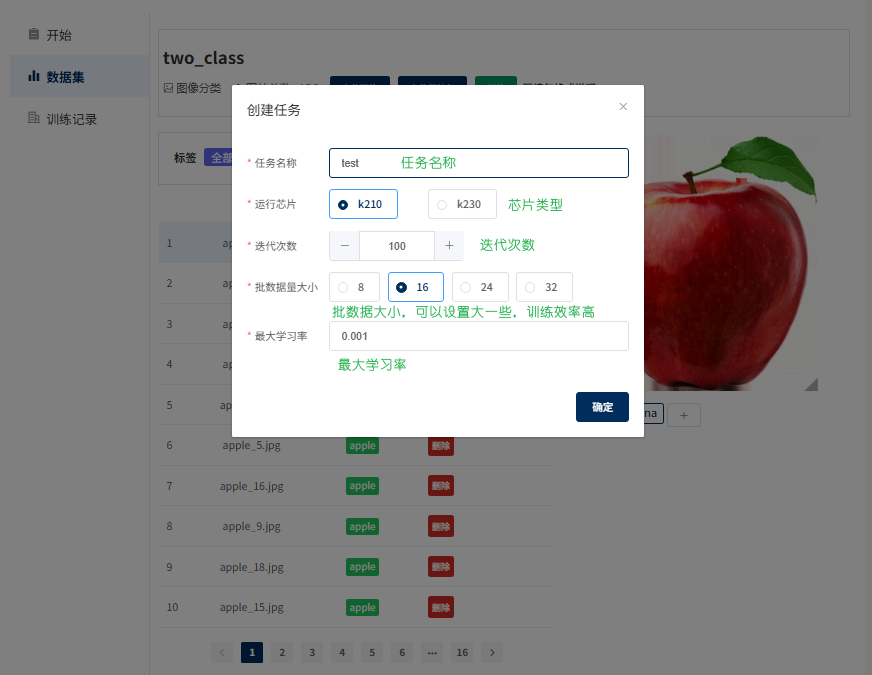

• k210训练参数配置

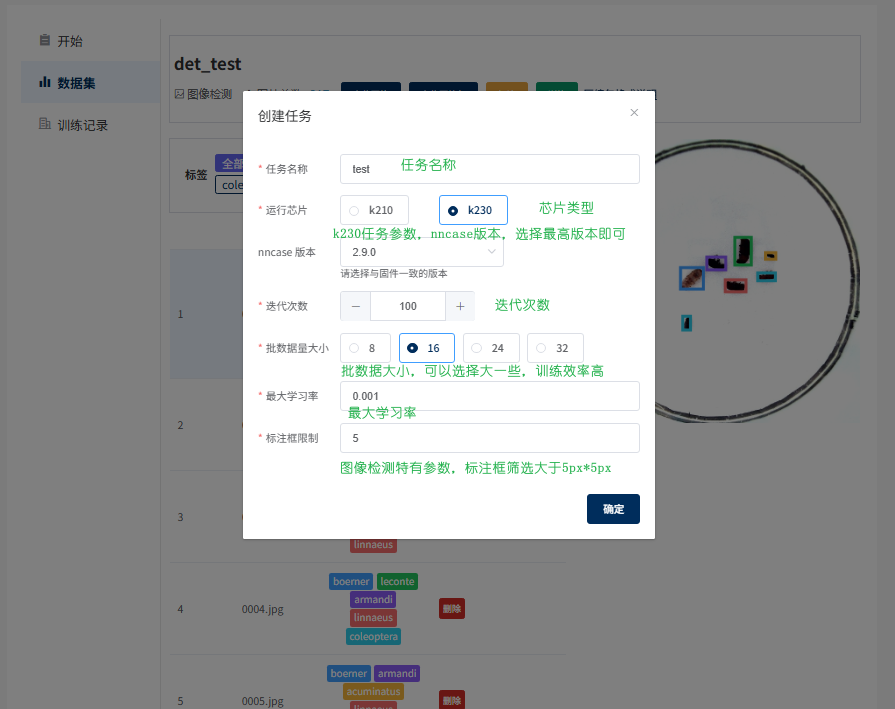

• k230训练参数配置

2.7 训练详情

任务开始训练后，可以在训练记录页看到训练过的任务条目表，因为后台训练资源有限，任务提交后会视资源情况进行排队，如下图所示：

点击对应任务条目的详情按钮，可以查看任务的训练详情，包括任务的基本信息、训练日志，结束后会刷新loss曲线。如下图所示：

等待任务训练结束后，在训练记录页内，点击任务条目的资料下载按钮下载对应任务的部署包，对应的部署包也会以邮件的形式发送给您。

2.8 部署包说明

将下载的部署zip包解压后，目录如下：

x
11
1
📦 task_name
2
├── 📁 **_result
3
│   ├── test_0.jpg
4
│   ├── test_1.jpg
5
│   └──...
6
├── mp_deployment_source
7
├── **_image_1_2_2.py
8
├── **_image_1_3.py
9
├── **_video_1_2_2.py
10
├── **_video_1_3.py
11
└── README.pdf

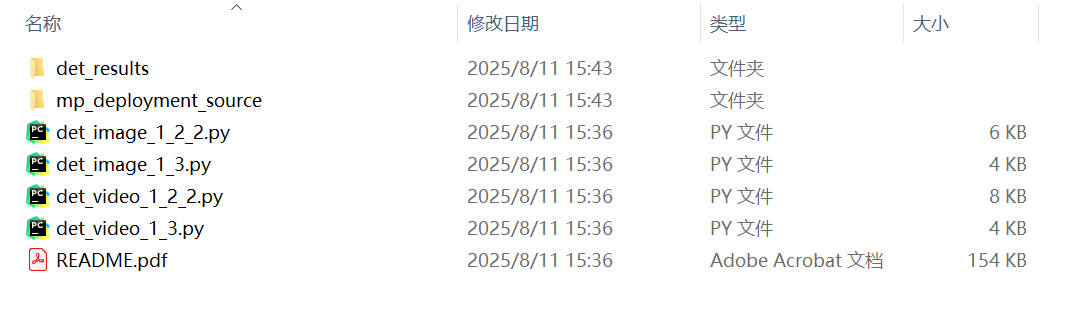

内容如图所示：

其中mp_deployment_source即是在K230镜像上部署的代码包，内部包含部署的配置文件和部署的KModel模型。注意：平台生成的配置文件deploy_config.json和***.kmodel是在k230上部署的关键,它们在各种SDK中均可用。您可以阅读给出的README.pdf实现训练模型的部署。

3. 注意事项

1. 平台限制：训练端提供的资源有限，每个任务适用于24h内结束，数据限制为1000张图片，压缩包限制200M。对于测试的简单场景是够用的，复杂场景或严格的商业场景请使用开源代码完成训练。每位用户同时仅支持1个任务运行。

2. 数据集需要严格按照本文档上面给出的格式进行组织，不合理的数据格式不会被平台接收。

3. 训练需要图片请上传30张以上，太少图片会导致数据集在拆分训练、验证、测试三部分的过程报错。

4. 平台提供的部署脚本只包括micropython的脚本，在k230_rtos和k230_linux上部署训练模型请参考README.pdf，其部署代码已经内置在对应的SDK中。

5. 部署过程中需要调整阈值参数，内置参数并不是适用于所有场景，调整参数可以通过修改deploy_config.json或者直接在读取该文件赋值变量时进行修改。

6. 部署调试步骤：

   • 排查阈值问题：部署过程如果效果不好，请首先采取调整阈值参数的方式进行调整，检查效果是否可以提升；如果有提升，定位为阈值设置不合理导致部署效果差，否则继续排查；

   • 排查部署代码问题：如果视频流部署效果仍然效果不好，那么可能是部署代码参数配置的问题，需要调整分辨率、阈值等参数;如果有好转，定位为部署代码参数设置不合理导致效果差，否则继续排查；

   • 排查量化问题：运行单张图片推理脚本，观察图片推理结果是否正常，如果图片推理正常，则说明模型量化过程正常，否则，可能是转换kmodel时模型导致的模型效果差；可以在论坛发帖联系工作人员进行测试；

   • 排查训练问题：如果仍然无法得到好的效果，需要查看部署包中的 **_result目录下的图片，结果是否正确，该测试是使用训练的pt模型进行测试，可以确认是否是训练问题造成的；如果目录下图片测试效果正常，说明训练没有问题，否则，定位为训练步骤之前的问题，即数据、参数或训练过程的问题；可以尝试需要调整训练参数（比如迭代次数或者学习率）重新训练；

   • 排查数据问题：最后可能是k230摄像头的图片分布和训练数据不一致，因此需要使用K230摄像头采集数据，并自行标注重新训练。

✨上述就是在线训练平台的使用方法。如有问题，欢迎在嘉楠问答社区给我们发帖留言，问答社区。
