我使用两个K230,意象建立SPI通信,但是目前一个发送成功,但是另外一边没有接收到

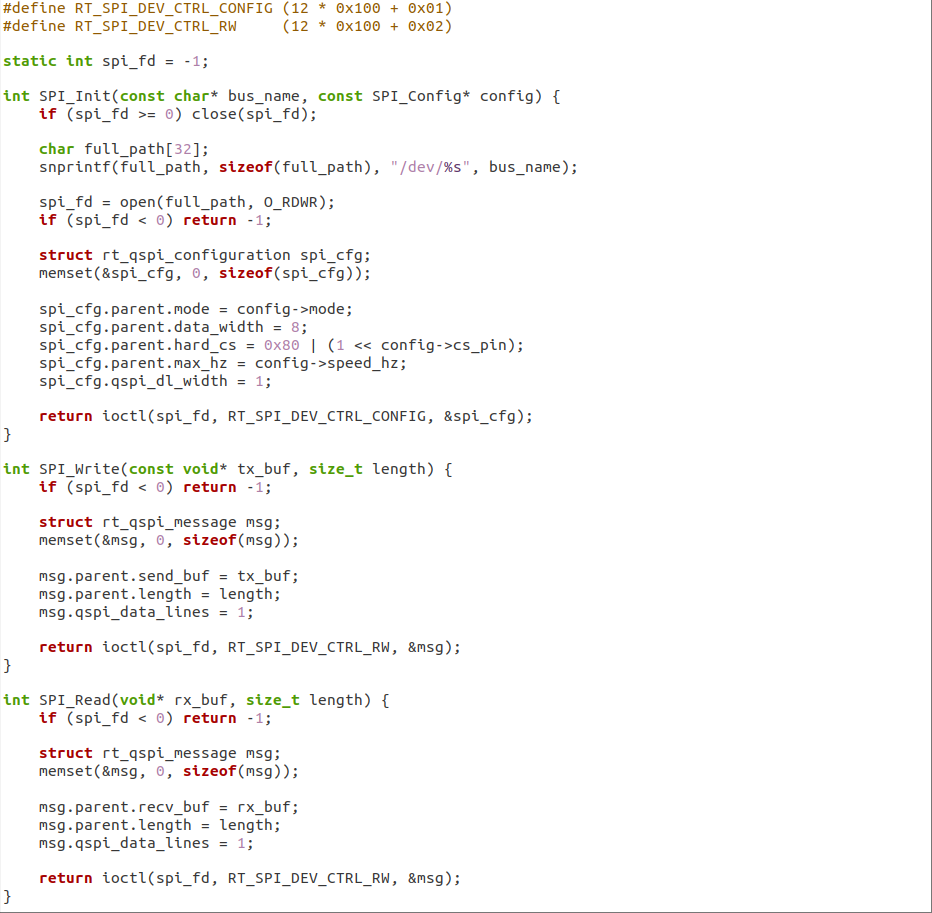

1.我使用的代码,和历程的SPI一致,只是包装成了接口函数
2.两个可执行文件初始化一致
SPI_Config cfg = {.mode = 0, .cs_pin = 0, .speed_hz = 10000000};
if (!SPI::Init("spi0", &cfg)) {
printf("SPI init failed!\n");
return -1;
}
3.发送端的部分代码:
const char* tx_buf = "333666";
size_t length = 6;
if (SPI_Write(tx_buf, length) < 0) {
printf("SPI_Write failed!\n");
return -1;
}
4.接收端的部分代码:
uint8_t rx_buf[6] = {0};
size_t length = 6;
if (SPI_Read(rx_buf, length) < 0) {
printf("SPI_Read failed!\n");
return -1;
}
printf("Received: ");
for (int i = 0; i < length; i++) {
printf("%02X ", rx_buf[i]);
}
printf("\n");
5.接收端调试信息一直显示00 00 00 00 00 00
发送端一直发送
6.除了代码外,我还怀疑是dts文件配置IO口可能不是SPI,但是我不清楚这个怎么配置
/dts-v1/;
#include <dt-bindings/pinctrl/k230-pinctrl.h>
#define BANK_VOLTAGE_IO0_IO1 K230_MSC_1V8 // FIXED
#define BANK_VOLTAGE_IO2_IO13 K230_MSC_3V3
#define BANK_VOLTAGE_IO14_IO25 K230_MSC_3V3
#define BANK_VOLTAGE_IO26_IO37 K230_MSC_3V3
#define BANK_VOLTAGE_IO38_IO49 K230_MSC_3V3
#define BANK_VOLTAGE_IO50_IO61 K230_MSC_3V3
#define BANK_VOLTAGE_IO62_IO63 K230_MSC_1V8
#include "k230.dtsi"
/ {
model = "kendryte k230 canmv 01studio";
compatible = "kendryte,k230_canmv_01studio";
memory@0 {
device_type = "memory";
reg = <
0x0 0 0x0 0x40000000
>;
};
};
&mmc0 {
status = "okay";
};
&usbotg0 {
status = "okay";
};
&iomux {
pinctrl-names = "default";
pinctrl-0 = <&pins>;
// Please pay attention to the bank voltage! will damage the chip.
pins: iomux_pins {
u-boot,dm-pre-reloc;
pinctrl-single,pins = <
// S3 KEY
(IO0 ) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO0_IO1 <<MSC | 1<<IE | 1<<OE | 1<<PU | 0<<PD | 2<<DS | 0<<ST )
(IO1 ) ( 1<<SEL | 0<<SL | BANK_VOLTAGE_IO0_IO1 <<MSC | 1<<IE | 1<<OE | 1<<PU | 0<<PD | 2<<DS | 0<<ST )
// JP1-PIN7 JTAG
(IO2 ) ( 1<<SEL | 0<<SL | BANK_VOLTAGE_IO2_IO13 <<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 4<<DS | 0<<ST )
(IO3 ) ( 3<<SEL | 0<<SL | BANK_VOLTAGE_IO2_IO13 <<MSC | 0<<IE | 1<<OE | 0<<PU | 0<<PD | 7<<DS | 1<<ST )
(IO4 ) ( 3<<SEL | 0<<SL | BANK_VOLTAGE_IO2_IO13 <<MSC | 1<<IE | 0<<OE | 0<<PU | 0<<PD | 7<<DS | 1<<ST )
(IO5 ) ( 1<<SEL | 0<<SL | BANK_VOLTAGE_IO2_IO13 <<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 4<<DS | 0<<ST )
(IO6 ) ( 1<<SEL | 0<<SL | BANK_VOLTAGE_IO2_IO13 <<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 4<<DS | 0<<ST )
// CAM2_I2C4_SCL
(IO7 ) ( 2<<SEL | 0<<SL | BANK_VOLTAGE_IO2_IO13 <<MSC | 1<<IE | 1<<OE | 1<<PU | 0<<PD | 7<<DS | 1<<ST )
// CAM2_I2C4_SDA
(IO8 ) ( 2<<SEL | 0<<SL | BANK_VOLTAGE_IO2_IO13 <<MSC | 1<<IE | 1<<OE | 1<<PU | 0<<PD | 7<<DS | 1<<ST )
// CAM0_GPIO9
(IO9 ) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO2_IO13 <<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 7<<DS | 1<<ST )
// CAM0_GPIO10
(IO10) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO2_IO13 <<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 8<<DS | 0<<ST )
// GPIO11
(IO11) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO2_IO13 <<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 8<<DS | 0<<ST )
// GPIO12
(IO12) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO2_IO13 <<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 8<<DS | 0<<ST )
(IO13) ( 1<<SEL | 0<<SL | BANK_VOLTAGE_IO2_IO13 <<MSC | 0<<IE | 1<<OE | 0<<PU | 1<<PD | 4<<DS | 1<<ST )
// GPIO14 ~ GPIO20
(IO14) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO14_IO25<<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 15<<DS | 1<<ST )
(IO15) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO14_IO25<<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 15<<DS | 1<<ST )
(IO16) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO14_IO25<<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 15<<DS | 1<<ST )
(IO17) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO14_IO25<<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 15<<DS | 1<<ST )
(IO18) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO14_IO25<<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 15<<DS | 1<<ST )
(IO19) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO14_IO25<<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 15<<DS | 1<<ST )
(IO20) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO14_IO25<<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 15<<DS | 1<<ST )
// KEY_GPIO21
(IO21) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO14_IO25<<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 15<<DS | 1<<ST )
// TP_RST - HDMI_RSTN
(IO22) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO14_IO25<<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 15<<DS | 1<<ST )
// TP_INT - HDMI_INT
(IO23) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO14_IO25<<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 15<<DS | 1<<ST )
// LCD_RST
(IO24) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO14_IO25<<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 15<<DS | 1<<ST )
// LCD_EN
(IO25) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO14_IO25<<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 7<<DS | 1<<ST )
(IO26) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO26_IO37<<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 7<<DS | 1<<ST )
(IO27) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO26_IO37<<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 7<<DS | 1<<ST )
(IO28) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO26_IO37<<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 7<<DS | 1<<ST )
(IO29) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO26_IO37<<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 7<<DS | 1<<ST )
(IO30) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO26_IO37<<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 7<<DS | 1<<ST )
(IO31) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO26_IO37<<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 7<<DS | 1<<ST )
// GPIO32 ~ GPIO35
(IO32) ( 2<<SEL | 0<<SL | BANK_VOLTAGE_IO26_IO37<<MSC | 0<<IE | 1<<OE | 0<<PU | 0<<PD | 7<<DS | 1<<ST )
(IO33) ( 2<<SEL | 0<<SL | BANK_VOLTAGE_IO26_IO37<<MSC | 0<<IE | 1<<OE | 0<<PU | 0<<PD | 7<<DS | 1<<ST )
(IO34) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO26_IO37<<MSC | 1<<IE | 0<<OE | 0<<PU | 1<<PD | 7<<DS | 0<<ST )
(IO35) ( 2<<SEL | 0<<SL | BANK_VOLTAGE_IO26_IO37<<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 7<<DS | 1<<ST )
// TP_I2C3_SC - HDMI_CSCL
(IO36) ( 1<<SEL | 0<<SL | BANK_VOLTAGE_IO26_IO37<<MSC | 1<<IE | 1<<OE | 1<<PU | 0<<PD | 3<<DS | 1<<ST )
// TP_I2C3_SDA - HDMI_CSDA
(IO37) ( 1<<SEL | 0<<SL | BANK_VOLTAGE_IO26_IO37<<MSC | 1<<IE | 1<<OE | 1<<PU | 0<<PD | 3<<DS | 1<<ST )
// UART0_TXD
(IO38) ( 1<<SEL | 0<<SL | BANK_VOLTAGE_IO38_IO49<<MSC | 0<<IE | 1<<OE | 0<<PU | 0<<PD | 7<<DS | 1<<ST )
// UART0_RXD
(IO39) ( 1<<SEL | 0<<SL | BANK_VOLTAGE_IO38_IO49<<MSC | 1<<IE | 0<<OE | 0<<PU | 0<<PD | 7<<DS | 1<<ST )
// I2C1_SCL -> camera
(IO40) ( 2<<SEL | 0<<SL | BANK_VOLTAGE_IO38_IO49<<MSC | 1<<IE | 1<<OE | 1<<PU | 0<<PD | 7<<DS | 1<<ST )
// I2C1_SDA -> camera
(IO41) ( 2<<SEL | 0<<SL | BANK_VOLTAGE_IO38_IO49<<MSC | 1<<IE | 1<<OE | 1<<PU | 0<<PD | 7<<DS | 1<<ST )
// GPIO42
(IO42) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO38_IO49<<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 7<<DS | 1<<ST )
// GPIO43
(IO43) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO38_IO49<<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 7<<DS | 1<<ST )
// CAM1_GPIO44
(IO44) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO38_IO49<<MSC | 1<<IE | 1<<OE | 1<<PU | 0<<PD | 7<<DS | 1<<ST )
// CAM1_GPIO45
(IO45) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO38_IO49<<MSC | 1<<IE | 1<<OE | 1<<PU | 0<<PD | 7<<DS | 1<<ST )
// GPIO46
(IO46) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO38_IO49<<MSC | 1<<IE | 1<<OE | 1<<PU | 0<<PD | 7<<DS | 1<<ST )
// GPIO47
(IO47) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO38_IO49<<MSC | 1<<IE | 1<<OE | 1<<PU | 0<<PD | 7<<DS | 1<<ST )
//iic0
(IO48) ( 3<<SEL | 0<<SL | BANK_VOLTAGE_IO38_IO49<<MSC | 1<<IE | 1<<OE | 1<<PU | 0<<PD | 7<<DS | 1<<ST )
(IO49) ( 3<<SEL | 0<<SL | BANK_VOLTAGE_IO38_IO49<<MSC | 1<<IE | 1<<OE | 1<<PU | 0<<PD | 7<<DS | 1<<ST )
// UART3_TXD
(IO50) ( 1<<SEL | 0<<SL | BANK_VOLTAGE_IO50_IO61<<MSC | 0<<IE | 1<<OE | 0<<PU | 0<<PD | 7<<DS | 1<<ST )
// UART3_RXD
(IO51) ( 1<<SEL | 0<<SL | BANK_VOLTAGE_IO50_IO61<<MSC | 1<<IE | 0<<OE | 0<<PU | 0<<PD | 7<<DS | 1<<ST )
// LED_GPIO52
(IO52) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO50_IO61<<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 7<<DS | 1<<ST )
// WIFI_REGON
(IO53) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO50_IO61<<MSC | 1<<IE | 1<<OE | 0<<PU | 0<<PD | 7<<DS | 1<<ST )
// MMC1 -> WIFI
(IO54) ( 2<<SEL | 0<<SL | BANK_VOLTAGE_IO50_IO61<<MSC | 1<<IE | 1<<OE | 1<<PU | 0<<PD | 7<<DS | 1<<ST )
(IO55) ( 2<<SEL | 0<<SL | BANK_VOLTAGE_IO50_IO61<<MSC | 0<<IE | 1<<OE | 0<<PU | 0<<PD | 7<<DS | 1<<ST )
(IO56) ( 2<<SEL | 0<<SL | BANK_VOLTAGE_IO50_IO61<<MSC | 1<<IE | 1<<OE | 1<<PU | 0<<PD | 7<<DS | 1<<ST )
(IO57) ( 2<<SEL | 0<<SL | BANK_VOLTAGE_IO50_IO61<<MSC | 1<<IE | 1<<OE | 1<<PU | 0<<PD | 7<<DS | 1<<ST )
(IO58) ( 2<<SEL | 0<<SL | BANK_VOLTAGE_IO50_IO61<<MSC | 1<<IE | 1<<OE | 1<<PU | 0<<PD | 7<<DS | 1<<ST )
(IO59) ( 2<<SEL | 0<<SL | BANK_VOLTAGE_IO50_IO61<<MSC | 1<<IE | 1<<OE | 1<<PU | 0<<PD | 7<<DS | 1<<ST )
(IO60) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO50_IO61<<MSC | 1<<IE | 1<<OE | 1<<PU | 0<<PD | 7<<DS | 1<<ST )
(IO61) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO50_IO61<<MSC | 1<<IE | 1<<OE | 1<<PU | 0<<PD | 7<<DS | 1<<ST )
// CAM2_RST
(IO62) ( 0<<SEL | 0<<SL | BANK_VOLTAGE_IO62_IO63<<MSC | 0<<IE | 1<<OE | 0<<PU | 1<<PD | 4<<DS | 1<<ST )
// CAM2_MCLK
(IO63) ( 1<<SEL | 0<<SL | BANK_VOLTAGE_IO62_IO63<<MSC | 0<<IE | 1<<OE | 0<<PU | 1<<PD | 4<<DS | 1<<ST )
>;
};
};
7.平台是01Studio,用的是RTOS的SDK,RT-Smart

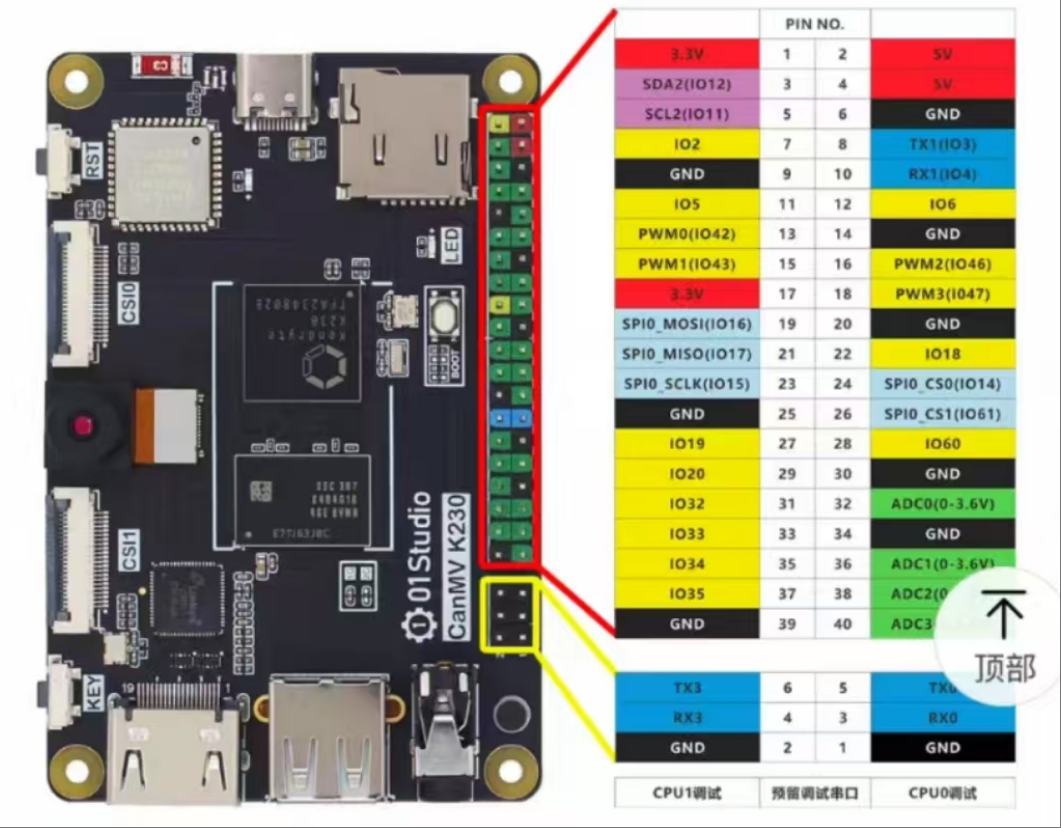

连线按照其图纸:
连接SPI0的MOSI、MISO、CS0、SCLK,互相连接
求助大佬帮忙解答!
