电赛专题：用YOLO在K230上做高帧率目标检测到底应该怎么实现

Question

问题描述

这篇帖子记录一条可以直接照着完成的路线：

给 K230 烧录 CanMV 固件 → 用 test_capture.py 采集图片 → 用 X-AnyLabeling 标注 → 在电脑上用 CPU 训练 YOLOv5n → 导出 ONNX → 转换成 KModel → 上传 K230 → 运行 test_yolov5_sensor.py

本项目只有 100 多张图片，电脑使用 CPU 训练即可。模型固定选择 YOLOv5n，训练和部署输入分辨率固定为 224×224。

把 AI 检测部分跑通后，就可以继续完成电赛作品中的控制、通信和其他功能了。

第一步：安装 Python 和 CPU 版 PyTorch

1. 安装 Python

从 Python 官网安装 Python 3.10：

Python 官方下载

安装时勾选：

Add Python to PATH

安装完成后打开 PowerShell：

python --version
python -m pip --version

能够正常显示版本号即可。

本文直接在当前 Python 环境中安装，不要求使用 Conda。如果电脑里还有其他 Python 项目，推荐使用 Conda 创建独立环境，但这不是本流程的必需步骤。

2. 安装 CPU 版 PyTorch

使用南京大学镜像源安装：

python -m pip install torch torchvision -i https://mirror.nju.edu.cn/pypi/web/simple

本项目只使用 CPU，不需要安装 CUDA。

第二步：下载 K230 固件和配套脚本

1. 下载 CanMV 固件

打开下面的固件下载页面：

K230 MicroPython Daily Build 固件下载

在页面中选择与自己手中开发板完全一致的型号，下载文件名以 CanMV-K230_micropython 开头的固件。

固件通常是 .gz 压缩包。下载完成后先解压，得到可以烧录的 .img 文件。

开发板型号一定要选对，不要把其他板型的镜像混刷到当前开发板。

2. 下载电赛配套脚本

打开下面的目录：

K230 电赛目标检测相关脚本

下载这三个文件：

test_capture.py
test_yolov5_sensor.py
xanylabeling_json_to_yolo.py

它们分别用于：

test_capture.py：调用 K230 摄像头采集训练图片。
test_yolov5_sensor.py：在 K230 上运行训练好的 YOLOv5 检测模型。

目录中的 gangqiu_det.kmodel 是示例模型，可以用来了解文件放置方式，但训练自己的目标时不使用它。

第三步：给 K230 烧录 CanMV 固件

按照官方教程下载并打开 K230BurningTool：

CanMV K230 固件烧录教程

烧录步骤如下：

解压下载的 CanMV 固件，得到 .img 文件。
打开 K230BurningTool。
在软件中选择刚刚解压出来的 .img 固件。
选择开发板实际使用的烧录介质。使用 TF 卡启动时通常选择 SDCARD。
让开发板进入烧录模式。
点击“开始烧录”，等待进度完成。
烧录结束后重新启动开发板。

开发板正常启动后，电脑通常会识别出：

一个名为 CanMV 的虚拟 U 盘；
一个 MicroPython REPL 串口。

看到这两个设备，说明固件已经正常运行。

第四步：使用 VS Code 和 CanMV 扩展采集图片

1. 安装 CanMV 扩展

安装 Visual Studio Code，然后在扩展商店搜索并安装 CanMV 扩展。

使用方法参考：

CanMV Visual Studio Code 扩展教程

用 USB 连接 K230，在 VS Code 中通过 CanMV 扩展连接开发板。

2. 运行采集脚本

在 VS Code 中打开前面下载的：

test_capture.py

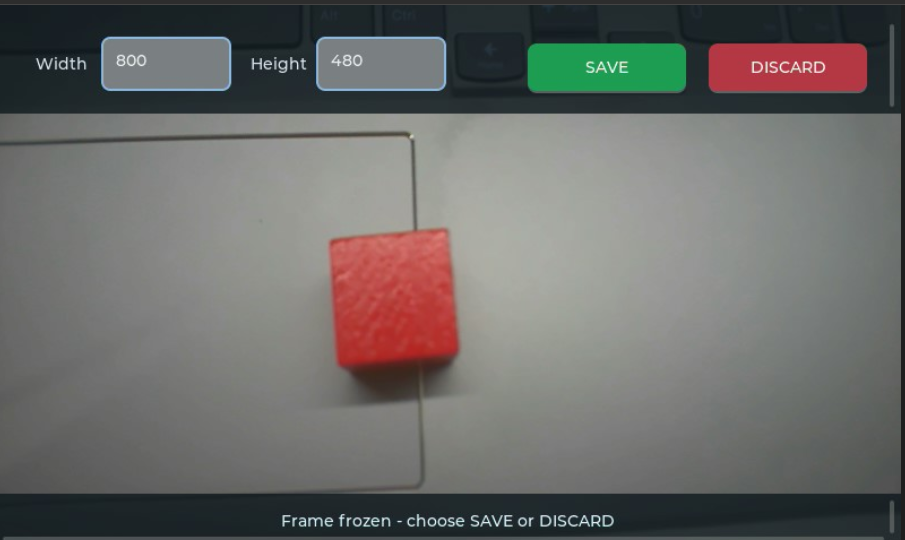

连接开发板后运行脚本。脚本会打开摄像头预览和采集界面，按界面提示完成下面的操作：

设置需要采集的图片分辨率。
启动摄像头预览。
调整目标的位置、距离和角度。
点击采集并确认保存。
不需要的图片直接丢弃。

脚本默认把图片保存到：

/data/images

图片名称类似：


采集完成后，从 CanMV 虚拟 U 盘的 data/images 目录把图片复制到电脑。

3. 采集 100 多张有效图片

模型最终在 K230 摄像头画面上运行，所以训练数据也直接用 K230 采集。这样训练图片和实际运行画面的视角、颜色、噪声及镜头畸变更加一致。

采集时需要覆盖：

目标出现在画面中央、边缘和角落；
近距离、中距离和较远距离；
正面、侧面和不同旋转角度；
正常光照、偏暗、阴影和反光；
简单背景和比赛现场的复杂背景；
少量完全没有目标的背景图片。

不要连续保存大量几乎一样的画面。只有 100 多张数据时，每张图片都应该尽量提供不同的信息。

由于模型输入最终会缩放到 224×224，采集时不要让目标在画面中小到几乎看不清。

第五步：使用 X-AnyLabeling 标注

本项目统一使用 X-AnyLabeling，不再选择其他标注软件。

从官方仓库下载并安装：

X-AnyLabeling 下载链接

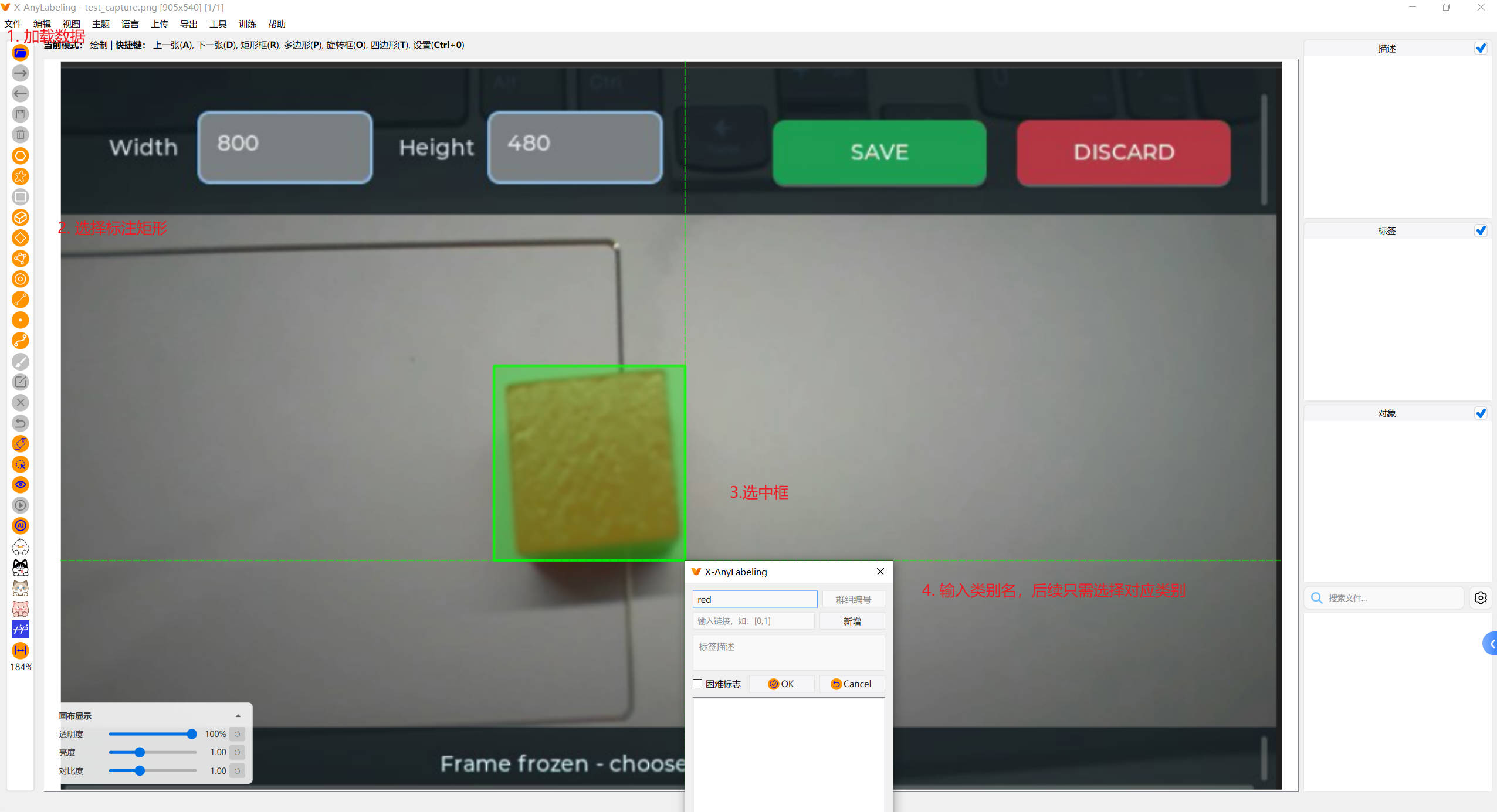

打开软件后按下面的步骤操作：

打开从 K230 复制到电脑的图片目录。
创建本项目需要检测的类别。
使用矩形框把每个目标完整框住。
给矩形框选择正确的类别。
检查图片中是否存在漏标目标。

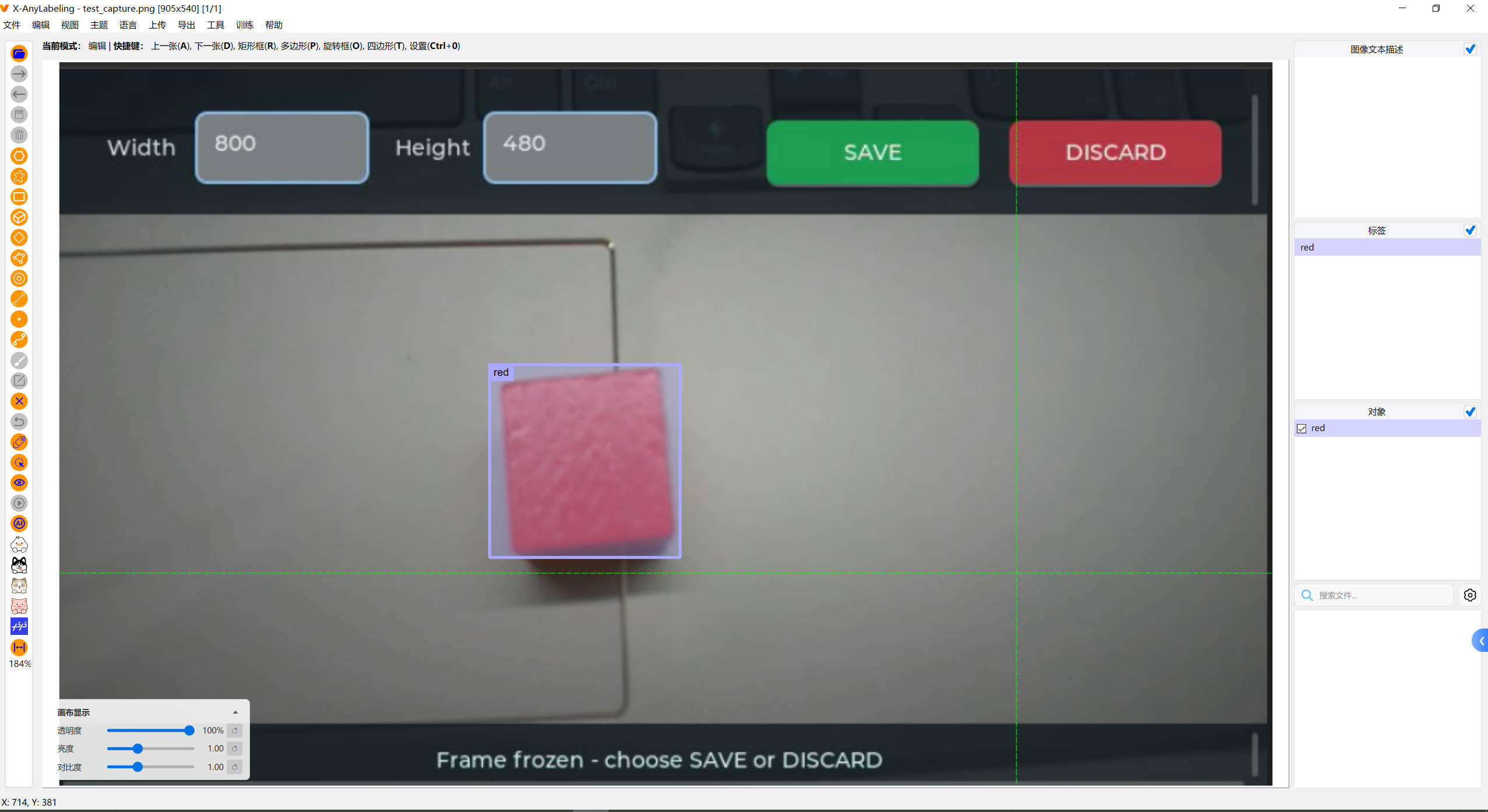

保存全部标注。

X-AnyLabeling 默认保存的是与图片同名的 .json 文件。JSON 是 X-AnyLabeling 的工程标注格式，方便后续重新打开和修改，但 YOLOv5 不能直接使用这些 JSON 训练，必须转换为 YOLO TXT。

部分 X-AnyLabeling 版本的界面中没有 YOLO 导出选项。为了避免受软件版本影响，本项目统一使用配套的 Python 脚本进行转换。

使用脚本将 JSON 转换为 YOLO TXT

从前面打开的 K230 电赛目标检测脚本目录下载：

xanylabeling_json_to_yolo.py

也可以直接点击：

下载 xanylabeling_json_to_yolo.py

将脚本保存到电脑上的项目目录。

假设 K230 图片和 X-AnyLabeling 生成的 JSON 都位于：

D:/K230_Project/annotations

其中的文件类似：

capture_000001_800x480.json
capture_000002_800x480.json

打开 PowerShell，运行下面的命令：

python xanylabeling_json_to_yolo.py --input-dir D:/K230_Project/annotations --output-dir D:/K230_Project/labels --classes red

--classes 后面的类别顺序就是类别编号。上面的单类别命令表示：

0: red

如果项目有两个类别，命令写成：

python xanylabeling_json_to_yolo.py --input-dir D:/K230_Project/annotations --output-dir D:/K230_Project/labels --classes class_a class_b

对应关系为：

0: class_a
1: class_b

这个顺序必须与后面 data.yaml 中的 names 顺序完全一致。

转换完成后，D:/K230_Project/labels 中会生成：

capture_000001_800x480.txt
capture_000002_800x480.txt

脚本只接受矩形框标注。如果误用了多边形等其他标注类型，脚本会直接报错并指出对应 JSON 文件，需要回到 X-AnyLabeling 改成矩形框。

生成的 .txt 才是后续 YOLOv5 训练需要的标签。原来的 .json 可以保留，方便以后继续修改标注，但不要放进 YOLOv5 的 labels/train 或 labels/val 目录。

YOLO TXT 中每一行的格式为：

class_id x_center y_center width height

例如：

0 0.512500 0.436111 0.225000 0.338889

其中：

class_id 从 0 开始；
后四个数是目标框中心坐标和宽高；
坐标已经归一化到 0～1；
每张图片对应一个同名 .txt 标签文件。

例如：

capture_000001_800x480.txt

标注时，矩形框尽量贴近目标边缘。图片中出现的目标都要标出来，漏标会直接影响训练效果。

转换后随机打开几个 .txt 文件检查：包含目标的文件中，每一行应有 5 个数字，并且第一个数字是类别编号。完成这一步后，再把图片和 TXT 按下一节的目录结构划分为训练集和验证集。

第六步：整理成 YOLOv5 数据集

将全部数据按约 8:2 分成训练集和验证集。100 多张图片可以把约 80% 放入训练集，剩余约 20% 放入验证集。

整理后的目录如下：

my_dataset/
├── images/
│   ├── train/
│   │   ├── capture_1.jpg
│   │   └── ...
│   └── val/
│       ├── capture_101.jpg
│       └── ...
└── labels/
    ├── train/
    │   ├── capture_1.txt
    │   └── ...
    └── val/
        ├── capture_101.txt
        └── ...

图片和标签必须同名，并分别放入对应的 images 和 labels 目录。

在 my_dataset 目录中新建 data.yaml。下面以检测“钢球”为例：

path: D:/K230_Project/my_dataset
train: images/train
val: images/val

nc: 1
names:
  0: red

把 path 改成自己电脑上 my_dataset 的实际绝对路径。Windows 路径使用 /，不要使用 \。

如果项目有多个类别，就按顺序继续添加：

nc: 2
names:
  0: class_a
  1: class_b

后面部署时，test_yolov5_sensor.py 中的标签顺序必须和这里完全一致。

第七步：下载 YOLOv5 并安装依赖

打开 PowerShell，执行：

git clone https://github.com/ultralytics/yolov5.git
cd yolov5
python -m pip install -r requirements.txt -i https://mirror.nju.edu.cn/pypi/web/simple

如果没有安装 Git，可以从 YOLOv5 官方仓库下载 ZIP，解压后在 PowerShell 中进入该目录。

第八步：使用 CPU 训练 YOLOv5n

本项目确定使用：

模型：YOLOv5n
设备：CPU
输入分辨率：224×224
训练轮数：100

将数据集的 data.yaml 路径替换到下面的命令中，然后在 YOLOv5 根目录执行：

python train.py --weights yolov5n.pt --cfg models/yolov5n.yaml --data D:/K230_Project/my_dataset/data.yaml --epochs 100 --batch-size 8 --imgsz 224 --workers 0 --device cpu --name k230_yolov5n

100 多张图片、YOLOv5n 和 224×224 输入都比较轻量，普通电脑使用 CPU 即可完成训练。

训练结束后，最好的模型位于：

runs/train/k230_yolov5n/weights/best.pt

后续只使用这个 best.pt。

第九步：导出 ONNX

在 YOLOv5 根目录执行：

python export.py --weights runs/train/k230_yolov5n/weights/best.pt --imgsz 224 --batch-size 1 --include onnx --device cpu

导出完成后得到：

runs/train/k230_yolov5n/weights/best.onnx

训练、ONNX 导出和 K230 部署全部保持 224×224 输入。

第十步：把 ONNX 转换成 KModel

K230 的 KPU 不能直接运行 ONNX，需要先把模型转换为 .kmodel。本项目不安装命令行转换环境，直接使用 Windows 可视化转换软件。

1. 下载可视化转换软件

下载下面的免安装压缩包：

YOLO-KModel-Converter-Portable-Slim-Win.zip

下载完成后完整解压，不要直接在压缩包中运行程序。进入解压目录，双击其中的 YOLO KModel Converter 可执行程序。

2. 准备量化校准图片

在电脑上新建一个 calibration_data 文件夹，从训练集中复制约 20 张有代表性的原始图片进去。

calibration_data/
├── capture_000001_800x480.jpg.jpg
├── capture_000006_800x480.jpg.jpg
├── capture_000009_800x480.jpg.jpg
└── ...

图片要覆盖不同距离、角度、光照和背景。这里放原始图片即可，不需要标签文件。

3. 在软件中设置转换参数

打开转换软件后，按下面的固定参数设置：

模型任务：YOLOv5 Detect
输入模型：选择 runs/train/k230_yolov5n/weights/best.onnx
校准数据集：选择刚刚创建的 calibration_data 文件夹
输入宽度：224
输入高度：224
量化选项：0
输出文件：设置为 best.kmodel

确认所有参数后，点击界面中的转换按钮，等待转换完成。

转换成功后得到：

best.kmodel

这个文件就是稍后上传到 K230 的模型。转换时输入宽度和高度必须都是 224，与训练及 ONNX 导出保持一致。

第十一步：上传模型并运行 K230 检测脚本

1. 上传模型

将下面两个文件复制到 CanMV 虚拟 U 盘的 data 目录：

best.kmodel
test_yolov5_sensor.py

最终路径为：

/data/best.kmodel

2. 修改脚本参数

在 VS Code 中打开 test_yolov5_sensor.py，修改开头的模型参数：

kmodel_path = "/data/best.kmodel"
labels = ["red"]
model_input_size = [224, 224]
rgb888p_size = [224, 224]

confidence_threshold = 0.5
nms_threshold = 0.45

需要确认：

kmodel_path 与上传的模型路径一致；
labels 与 data.yaml 中的类别名称和顺序完全一致；
model_input_size 固定为 [224, 224]；
rgb888p_size 设置为 [224, 224]；
如果开发板摄像头编号不同，再修改脚本中的 Sensor(id=2)。

3. 运行模型

在 VS Code 中通过 CanMV 扩展连接 K230，然后运行：

test_yolov5_sensor.py

脚本会：

打开 K230 摄像头；
读取 /data/best.kmodel；
对实时画面执行 YOLOv5 目标检测；
在屏幕上绘制检测框和类别；
在终端打印实时 FPS。

使用 YOLOv5n、224×224 模型输入和 224×224 RGB 推理通道时，K230 在合适配置下帧率可以达到 50 FPS 以上。实际速度还会受到摄像头、显示方式、固件版本和绘图开销影响。

最后总结

整套流程就是：

下载并烧录 CanMV K230 固件；
用 VS Code 的 CanMV 扩展运行 test_capture.py；
使用 K230 摄像头采集 100 多张图片；
使用 X-AnyLabeling 画矩形框并导出 YOLO 标签；
整理 images、labels 和 data.yaml；
安装 Python、CPU 版 PyTorch 和 YOLOv5 依赖；
使用 CPU 训练 YOLOv5n，输入分辨率为 224×224；
将 best.pt 导出为 best.onnx；
使用 YOLO KModel Converter 可视化工具将 ONNX 转成 best.kmodel；
把模型上传到 K230，修改并运行 test_yolov5_sensor.py。

到这里，电赛项目中的 AI 目标检测部分就完成了。接下来可以把检测结果接入串口、运动控制、机械结构或其他业务逻辑，继续完成整套作品。
