YOLO 应用指南#

注意

YOLO部署代码的开发逻辑均使用单摄双通道实现，开发逻辑参见文档: 单模型开发应用指南。

概述#

K230 平台对 YOLO 系列模型进行了统一封装，支持 YOLOv5、YOLOv8 以及 YOLO11三种模型，覆盖 图像分类（classify）、目标检测（detect）、实例分割（segment）和旋转目标检测（obb，仅yolov8/yolo11） 四类主流视觉任务。

用户可通过参数灵活切换不同模型类型，并根据实际应用场景选择输入模式（video / image）。同时支持自定义摄像头采集分辨率，便于在实际部署过程中对模型性能、速度与精度进行综合调优。

模型转换#

模型训练及 kmodel 转换流程请参考官方文档 YOLO大作战。按照该链接中的步骤完成模型转换后，生成的 YOLO kmodel 文件均可直接适配并用于本文档所述的功能与示例。

YOLO支持#

YOLO 代码位于 src/rtsmart/examples/ai/yolo 目录下，代码对AI推理中摄像头、显示部分进行了封装，用户只需要调用接口获取推理帧给到 YOLO 系列模型即可。

代码结构介绍#

下面是已有代码结构：

|YOLO
├── cmake
├── src
│    ├── ai_base.cc
│    ├── ai_base.h
│    ├── main.cc
│    ├── pipeline.cc
│    ├── pipeline.h
│    ├── scoped_timing.hpp
│    ├── utils.cc
│    ├── utils.h
│    ├── yolo11.cc
│    ├── yolo11.h
│    ├── yolov5.cc
│    ├── yolov5.h
│    ├── yolov8.cc
│    ├── yolov8.h
│    └── CMakeLists.txt
├── utils
├── Makefile
├── CMakeLists.txt
└── build_app.sh

代码说明#

下面对代码文件进行说明：

文件名称	作用
ai_base.h	提供模型推理过程中使用的接口
ai_bash.cc	提供ai_bash.h中定义的模型推理方法的接口实现
scoped_timing.hpp	提供计时工具，帮助开发调试
pipeline.h	针对视频流推理过程使用的media部分进行类封装，针对屏幕、视频输出、摄像头、视频采集、OSD 初始化等初始化部分封装成统一接口，还提供了获取一帧、释放当前帧、插入帧和销毁 PipeLine 实例的接口
pipeline.cc	针对pipeline.h中封装的接口实现
utils.h	提供二进制数据读取，图片保存, 预处理配置等共用工具函数接口
utils.cc	提供utils.h中定义的工具函数实现
yolo11.h	提供yolo11模型的初始化、前处理、推理、后处理、结果绘制接口
yolo11.cc	提供yolo11模型的接口实现
yolov5.h	提供yolov5模型的初始化、前处理、推理、后处理、结果绘制接口
yolov5.cc	提供yolov5模型的接口实现
yolov8.h	提供yolov8模型的初始化、前处理、推理、后处理、结果绘制接口
yolov8.cc	提供yolov8模型的接口实现
main.cc	主函数实现，基于face_detection.h提供的接口实现具体的AI应用场景

其中，utils 目录下是上板部署使用的示例模型和图片，build_app.sh 是编译脚本。

编译代码#

切换开发板并编译应用#

回到 RTOS 根目录下，查看支持的开发板：

make list-def

切换使用的开发板并编译，切换您使用的开发板：

make ***_defconfig

make -j

执行结束后，在output目录下会生成编译的镜像。

编译方法一

上面章节讲述的代码修改完成后，进入到build_app.sh的同级目录下，执行：

build_app.sh

脚本执行完成后，编译中间产物位于build目录下，部署汇总文件位于k230_bin目录下。

编译方法二

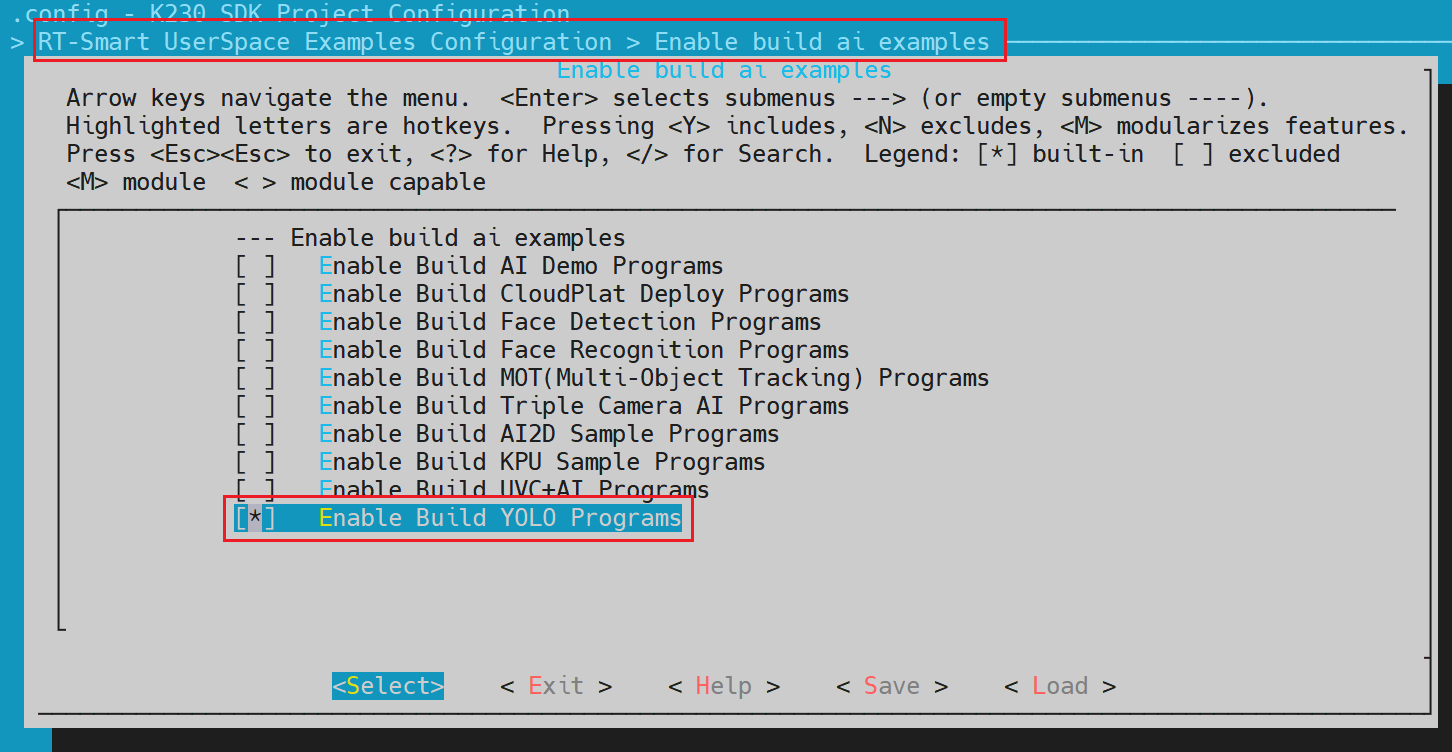

在RTOS SDK根目录下执行make menuconfig，选择RT-Smart UserSpace Examples Configuration->Enable build ai examples->Enable Build YOLO Programs，保存并退出。如下图：

rtos_yolo_menuconfig

因为附带提供了Makefile文件，直接执行

make -j

这样部署汇总文件会在编译过程中直接编译到固件中的/sdcard/app/examples/ai/yolo目录下，烧录新的固件即可。

也可以直接进入到对应的目录下执行：

make -j

该命令也可实现单独编译，编译产物将生成在k230_bin 目录下。编译过程实现了增量编译。

运行参数说明#

下面对上板运行时的参数进行说明：

参数名称	默认值	说明
`-ai_frame_width`	640	设置 AI 帧的宽度，默认值为 640，您可以自己选择使用的值。
`-ai_frame_height`	360	设置 AI 帧的高度，默认值为 360，您可以自己选择使用的值。
`-display_mode`	0	设置显示模式，默认值为 0： - 模式 0: LT9611 - 模式 1: ST7701 - 模式 2: HX8377
`-model_type`	yolov8	设置模型类型，默认值为 yolov8，可选值：yolov5/yolov8/yolo11。
`-task_type`	detect	设置任务类型，默认值为 detect，可选值：classify/detect/segment。
`-task_mode`	video	设置任务模式，默认值为 video，可选值：image/video
`-image_path`	test.jpg	设置图像路径，默认值为 test.jpg。
`-kmodel_path`	yolov8n.kmodel	设置 kmodel 路径，默认值为 yolov8n.kmodel。
`-labels_txt_filepath`	coco_labels.txt	设置标签文本文件路径，默认值为 coco_labels.txt，每个标签独占一行。
`-conf_thres`	0.35	设置置信度阈值，默认值为 0.35。
`-nms_thres`	0.65	设置非极大值抑制阈值，默认值为 0.65。
`-mask_thres`	0.5	设置掩码阈值，默认值为 0.5。
`-debug_mode`	0	设置调试模式，默认值为 0，可选值：0/1，0为不调试，1为调试打印。

运行示例#

烧录固件上电，固件烧录参考文档：how_to_flash。

在盘符处可以看到一个虚拟磁盘CanMV,将k230_bin下编译的elf文件、kmodel文件以及其他使用的文件比如测试图片等拷贝到CanMV/sdcard目录下。

然后使用串口调试工具连接开发板，分别运行视频推理命令和图片推理命令，即可看到推理结果。您可以执行 yolo.elf -help 查看参数配置。

视频推理

#您可以执行： ./video_run.sh
./yolo.elf -ai_frame_width 640 -ai_frame_height 360 -display_mode 0 -model_type yolov8 -task_type detect -task_mode video -kmodel_path yolov8n.kmodel -labels_txt_filepath coco_labels.txt -conf_thres 0.35 -nms_thres 0.65 -mask_thres 0.5 -debug_mode 0

图片推理

#您可以执行：./image_run.sh
./yolo.elf -model_type yolov8 -task_type detect -task_mode image -image_path test.jpg -kmodel_path yolov8n.kmodel -labels_txt_filepath coco_labels.txt -conf_thres 0.35 -nms_thres 0.65 -mask_thres 0.5 -debug_mode 0

您可以在部署过程中，按需更换模型、AI帧分辨率、任务类型、任务模式、阈值参数等，其中标签文本文件中，每个标签独占一行。

注意事项#

目前支持的模型为 yolov5、yolov8 和 yolo11。
目前支持的任务类型为 classify、detect、segment和obb。
目前支持的任务模式为 video 和 image。
目前支持的显示模式为 LT9611、ST7701 和 HX8377。
在进行调优的过程中，您可以先修改阈值进行调优，然后修改模型量化方式和输入分辨率进行调优。
如果将AI帧的分辨率和模型输入分辨率设置为相同值，可以得到较为优化的推理速度。
