如何新增一个屏幕驱动

如何新增一个屏幕驱动#

本文档介绍当前显示驱动框架下新增屏幕的推荐流程。新框架已经移除了旧版的 DSI Debugger 调试路径，新增屏幕时应先在 make menuconfig 中完成显示驱动、引脚和面板选择，再按当前 connector/panel 框架补齐代码。

本文档仍以一个 368(H) x 552(V) 的 MIPI DSI 屏幕为例，说明从 menuconfig 到代码集成的完整过程。

总体流程#

新增屏幕建议按下面顺序进行：

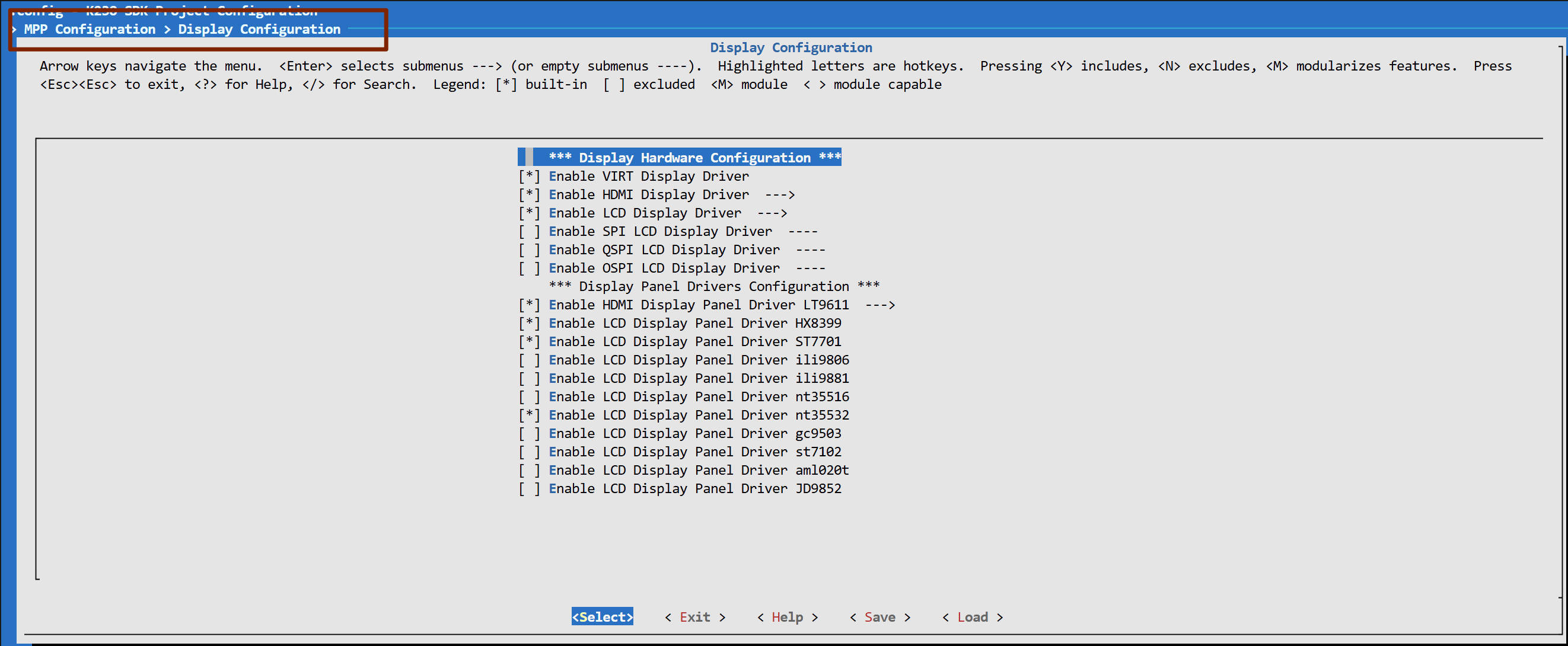

  1. 在 make menuconfig 中打开对应显示驱动，并配置引脚。

  2. 在 Display Panel Drivers Configuration 中选择已有面板，或为新面板添加一个新的 panel driver。

  3. 编译并运行显示 sample，使用 list_connector 和现有 sample 验证配置是否生效。

  4. 如果面板还不在 SDK 中，再按当前框架补充 connector_type、panel_desc、初始化序列和 CanMV 映射。

验证当前配置是否生效#

建议先验证 menuconfig 配置没有问题，再开始新增代码。

使能并编译显示相关 sample#

在 RT-Smart UserSpace Examples Configuration 中，至少使能：

  • Enable MPP examples

  • 一个或多个 VO/显示相关 sample，例如 sample_vo_video、sample_vo_osd

重新编译镜像后，在板端查找 sample：

查看当前固件支持的 connector#

进入板端 shell 后，可以先执行：

list_connector

这个命令可以列出当前固件已经编进镜像的 connector 类型和枚举值。它能帮助你确认：

  • menuconfig 里选择的 panel driver 是否已经生效

  • 新增的 panel driver 是否已经进入最终镜像

  • sample 运行时应传入哪个 connector_type

运行显示 sample#

例如：

./mpp/sample_vo_video.elf <connector_type>

如果 sample 可以点亮已经使能的面板，说明当前显示链路、引脚和基础时序已经通了；这时再开始新增面板代码，定位会更清晰。

准备新增面板前需要拿到的信息#

新增一个 panel driver 之前，通常需要准备两类信息：

  1. 屏幕时序参数

  2. 屏幕厂家提供的初始化序列

这两类信息最终会进入 panel driver 源码，而不是像旧版流程那样写到 SDCard 配置文件里。

屏幕时序#

以本文档示例屏幕为例，时序信息通常包括：

pclk_hz=27000000
fps=60
lane_num=2

hactive=368
hsync=8
hbp=16
hfp=16

vactive=552
vsync=48
vbp=250
vfp=250

这些值会对应到 panel_desc 里的 timing 字段，例如：

  • pclk_hz / pclk_khz

  • hactive

  • hsync_len

  • hback_porch

  • hfront_porch

  • vactive

  • vsync_len

  • vback_porch

  • vfront_porch

工程里仍然可以使用时序计算工具辅助计算：

K230 MIPI DSI Connector Info Generator

仅可以验证时序是否能够生成

初始化序列#

厂家往往会提供一组寄存器初始化表，例如：

{0xFF,5,{0x77,0x01,0x00,0x00,0x13}},
{0xEF,1,{0x08}},
{0xFF,5,{0x77,0x01,0x00,0x00,0x10}},
{0xC0,2,{0x44,0x00}},
{0xC1,2,{0x0B,0x02}},
{0xC2,2,{0x07,0x1F}},

在当前框架里，这些数据一般会被转换成 panel 源文件中的命令序列数组，例如 mipi_st7701.c 中的：

const k_u8 init_sequence[] = {
    0x39, 0, 6, 0xFF, 0x77, 0x01, 0x00, 0x00, 0x13,
    0x15, 0, 2, 0xEF, 0x08,
    0x39, 0, 3, 0xC0, 0x44, 0x00,
};

命令格式仍然是：

cmd_type, delay_ms, cmd_data_length, cmd_data0 ... cmd_dataN

当前常用的 cmd_type 有：

  • 0x05：单字节命令，无参数

  • 0x15：单字节命令，带一个参数

  • 0x39：长命令，带多个参数

我们仍然举两个转换例子：

{0xB0,16,{0x0F,0x1E,0x25,0x0D,0x11,0x06,0x12,0x08,0x08,0x2A,0x05,0x12,0x10,0x2B,0x32,0x1F}},

# 去掉外层 {}
# 0xB0 是命令，后面 16 个字节是参数，因此使用 0x39
# 长度 = 1 个命令字节 + 16 个参数字节 = 17

0x39,0,17,0xB0,0x0F,0x1E,0x25,0x0D,0x11,0x06,0x12,0x08,0x08,0x2A,0x05,0x12,0x10,0x2B,0x32,0x1F

{0x11,0,{0x00}},
{REGFLAG_DELAY,120,{}},

# 这一组也可以转换到 init_sequence 数组中
# 如果按“1 个命令 + 1 个参数”处理，可以写成：

0x15,120,2,0x11,0x00

在工程代码中添加屏幕#

当前框架不是简单复制一份旧面板文件再改名字，而是围绕 connector_type、panel_desc、panel_ops 和 panel_drv 组织。

1. 先定义或确认 connector_type#

屏幕类型定义位于：

  • src/rtsmart/mpp/include/comm/k_connector_comm.h

当前工程使用 K_CONN_TYPE(chip, bus, w, h, ver) 生成 k_connector_type。新增面板时，先为新型号补一个新的类型常量，命名风格参考现有定义：

  • ST7701_480_800_DSI_V1

  • ST7701_480_854_DSI_V1

  • ST7701_480_640_DSI_V1

  • ST7701_368_544_DSI_V1

如果只是为现有芯片增加一个新分辨率变体，也应优先沿用现有芯片命名方式，而不是单独发明一套类型编码。

2. 在 panel 源文件中补齐初始化和描述符#

DSI 面板的实现通常位于：

  • src/rtsmart/mpp/kernel/connector/src/panels/

例如 ST7701 的实现文件：

  • src/rtsmart/mpp/kernel/connector/src/panels/mipi_st7701.c

一个新 panel 通常至少需要这些内容：

  1. 一个 init_sequence 对应的初始化函数

  2. 一个 panel_ops

  3. 一个 panel_desc

  4. 一个 panel_drv 或一个新的 variant 挂到现有 panel_drv 下

panel_desc 的关键字段包括：

  • name

  • connector_type

  • bus_type

  • timing

  • gpio

  • bus

  • bus_ops

  • ops

以 DSI 面板为例，gpio 中通常会引用 menuconfig 配置出来的引脚：

.gpio = {
    .reset_pin = CONFIG_MPP_DSI_LCD_RESET_PIN,
    .backlight_pin = CONFIG_MPP_DSI_LCD_BACKLIGHT_PIN,
    .reset_delay_ms = 10,
    .backlight_delay_ms = 0,
    .reset_active_low = K_TRUE,
    .backlight_active_low = K_FALSE,
},

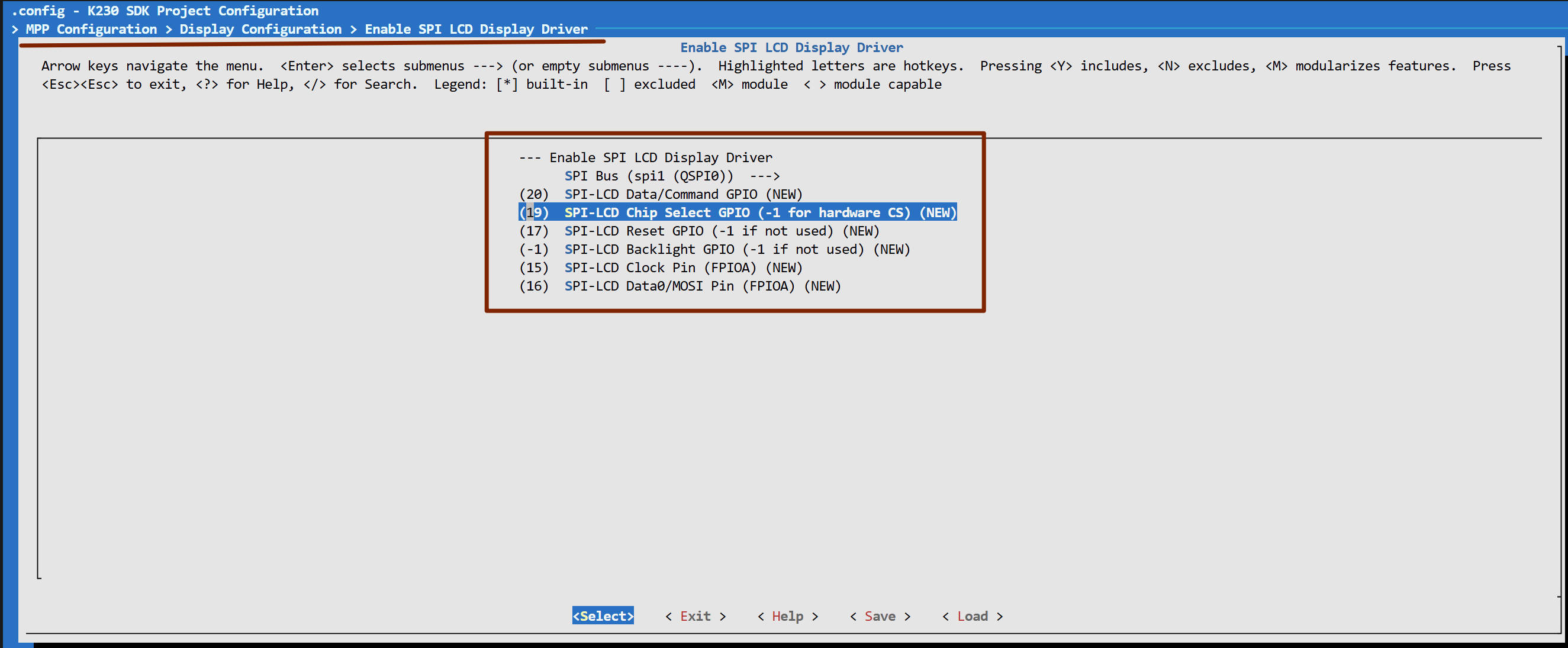

这也是为什么新增屏幕之前，应该先在 Display Configuration 中把引脚配置清楚。

3. 把新 panel 挂到当前驱动框架中#

connector 核心会从 connector_drv_list[] 里查找可用 panel。相关逻辑位于：

  • src/rtsmart/mpp/kernel/connector/src/connector_dev.c

当前查找流程是：

  1. 遍历 connector_drv_list[]

  2. 遍历每个驱动中的 panel_variants

  3. 通过 connector_type 匹配目标 panel

因此新增面板时，需要确保新 panel 最终能进入某个 panel_drv 的 panel_variants，并且该驱动本身会被编译进镜像。

4. 在 Kconfig 和 Makefile 中接入新 panel#

完成 panel 源码后，还需要把它接进构建系统。

相关文件：

  • src/rtsmart/mpp/Kconfig

  • src/rtsmart/mpp/kernel/connector/Makefile

Kconfig 负责把新 panel 暴露到：

MPP Configuration -> Display Configuration -> Display Panel Drivers Configuration

Makefile 负责根据 Kconfig 选项决定是否编译对应源文件。例如当前 DSI 面板的接入方式是：

src-$(CONFIG_MPP_DSI_ENABLE_LCD_ST7701) += src/panels/mipi_st7701.c

新增面板时，应按同样方式补一项，并在 Kconfig 中增加一个对应的 config 条目。

5. 如需 CanMV Python 接口支持，再补充映射#

如果该面板不仅在 C sample 中使用，也希望在 CanMV Python 接口中可选，还需要同步修改：

  • src/canmv/port/modules/modmedia.display.c

这里主要有两部分：

  1. PY_PANEL_TYPE_* 枚举

  2. py_display_panel_map[] 映射表

只有当新的 connector_type 被映射到 py_display_panel_map[] 后，CanMV Python 层才能按面板类型和分辨率选择它。

新增屏幕的最小检查清单#

提交代码前，建议至少检查下面几项：

  1. make menuconfig 中能看到新的 panel 选项。

  2. Display Configuration 里的 reset/backlight/bus 引脚与实际硬件一致。

  3. Makefile 已经根据新的 Kconfig 选项编译对应面板源文件。

  4. connector_type 在 k_connector_comm.h 中已经定义。

  5. panel_desc 的时序、lane 数、GPIO 和初始化序列都已填写。

  6. connector_drv_list[] 查找路径可以命中新 panel。

  7. 板端 list_connector 可以看到新 panel。

  8. sample_vo_video 或其他显示 sample 可以点亮屏幕。

  9. 如果需要 Python 支持，py_display_panel_map[] 已同步更新。

常见问题#

2. 已经编译通过，但 list_connector 看不到新 panel#

优先检查：

  1. Makefile 是否已经编译对应 panel 源文件

  2. connector_dev.c 中的驱动列表是否能包含该 panel 对应的 panel_drv

  3. panel_variants 里是否真正挂入了新的 panel_desc

list_connector 仅在 RTOS SDK 中被编译

3. 屏幕上电但不显示图像#

优先检查：

  1. reset/backlight GPIO 是否正确

  2. DSI lane、pixel clock、porch、sync 参数是否正确

  3. 厂家初始化序列是否完整，延时是否保留

  4. sample 使用的 connector_type 是否与新增 panel 一致

  5. 检查串口日志，如果依然不能解决，可以去论坛发帖请教
