单模型应用开发指南#

概述#

aidemo 提供了各式各样的 AI 应用，那么我们如何开发一个单模型推理的 AI 应用并在 k230 上运行呢？本文档将以人脸检测为例进行详细介绍。

开发指南#

转换kmodel#

首先是要有一个kmodel，对于人脸检测我们就使用 src/rtsmart/examples/ai/face_detection 中 utils 目录下的 face_detection_320.kmodel 或face_detection_640.kmodel。

如果你想自己训练模型，可以参考开源资料，训练得到pt/pth模型，然后将模型转换成onnx/tflite模型/，然后再将模型转换成kmodel。

kmodel转换部分请参考文档：nncase_compile.md。

nncase github官方链接：nncase github。 nncase gitee官方链接： nncase gitee。

开发部署代码#

模块和流程简介#

得到kmodel后就可以开发进行上板运行代码的开发。首先我们需要明确涉及到的模块和场景的流程。

涉及的模块：

vicap（video input capture）模块：配置摄像头(Sensor)设备属性和各通道属性，包括分辨率、帧率、数据格式等。实现将摄像头的数据以绑定的形式送到屏幕显示，并获取用于AI推理的摄像头帧数据。
vo （video output）模块：配置显示设备(Display)和各显示层属性，包括位置、分辨率、帧率、数据格式等。实现实时显示摄像头或其他模块送来的显示帧。包括video层和osd层，分别负责显示视频帧和叠加的文本信息。video层只支持yuv格式，osd层只支持rgb格式。
kpu模块：负责加载kmodel、配置kmodel的输入输出tensor，并完成模型推理。
ai2d模块：负责模型输入图像的预处理，支持五种定义的预处理放大，使用方法见文档usage_ai2d。

场景的流程：

AI单模型应用开发的基本开发结构采用了单摄像头双通道处理的方式。其核心思路是将摄像头采集到的图像分为两路处理：

一路图像直接绑定到屏幕进行显示，以保证画面能够实时、低延迟地呈现；
另一路图像则用于AI 模型推理，即将图像转换为 tensor，送入模型进行处理，得到检测或识别的结果。

推理完成后，程序会将这些结果绘制到一个透明图层（OSD）上，并与实时显示的那一路图像叠加显示。最终，用户在屏幕上看到的就是融合了原始图像与 AI 识别结果的效果图。

我们之所以采用这种“双通道处理 + 图层叠加”的方式，是为了解决性能瓶颈问题。如果采用传统的流程：

获取摄像头图像 → 创建 tensor → 输入预处理 → 模型推理 → 输出后处理 → 绘制推理结果 → 屏幕显示

如果模型推理本身耗时较长，整个流程会导致图像卡顿，尤其在使用复杂模型或处理复杂任务时尤为明显，体验会大打折扣。

因此，我们将显示与 AI 推理分离：实时显示优先，推理结果异步绘制并叠加，从而在保证画面流畅的同时，又能实时呈现 AI 分析的结果。

如下图所示，为单摄双通道处理逻辑的流程图：

2_chn_process

代码结构介绍#

以人脸检测单模型推理为例，下面是已有的代码结构：

face_detection
├── cmake
├── src
│    ├── ai_base.cc         # 模型推理封装实现
│    ├── ai_base.h          # 模型推理头文件
│    ├── ai_utils.cc        # 模型推理工具方法
│    ├── ai_utils.h         # 模型推理工具方法头文件
│    ├── anchors_320.cc     # 320输入人脸检测模型使用的anchor
│    ├── anchors_640.cc     # 640输入人脸检测模型使用的anchor
│    ├── face_detection.cc  # 人脸检测任务场景实现，包括适应该场景模型的前处理、推理、后处理、结果绘制等
│    ├── face_detection.h   # 人脸检测任务场景头文件
│    ├── main.cc            # 主函数实现，基于face_detection.h提供的接口实现具体的AI应用场景
│    ├── scoped_timing.h    # 提供计时工具，帮助开发调试
│    ├── setting.h          # 提供配置参数的宏定义，实现显示设备配置和AI推理图像分辨率的配置
│    ├── video_pipeline.cc  # 单摄双通道开发流程实现，包括摄像头、显示设备、OSD层叠加的初始化和dump一帧AI推理图像、插入一帧OSD图像等
│    ├── video_pipeline.h   # 单摄双通道开发流程头文件
│    └── CMakeLists.txt     # 单摄双通道开发流程的CMakeLists.txt
├── utils                   # 可以直接使用的kmodel和脚本
├── CMakeLists.txt          # CMakeLists.txt，用于构建整个应用（方式一）
├── build_app.sh            # 编译脚本
└── Makefile                # Makefile，用于构建整个应用（方式二）

代码功能介绍#

以人脸检测单模型推理为例，下面介绍已有的代码中不同文件的作用：

文件名称	作用
ai_base.h	提供模型推理过程中使用的接口
ai_bash.cc	提供ai_bash.h中定义的模型推理方法的接口实现
ai_utils.h	提供共用的工具函数接口
ai_utils.cc	提供ai_utils.h中定义的工具函数实现
scoped_timing.h	提供计时工具，帮助开发调试
setting.h	提供配置参数的接口，实现显示设备参数配置和AI推理图像分辨率的配置
video_pipeline.h	提供单摄双通道开发流程的接口，包括摄像头、显示设备、OSD层叠加的初始化和dump一帧AI推理图像等
video_pipeline.cc	提供video_pipeline.h中定义的视频处理接口实现
face_detection.h	提供具体任务场景（这里是人脸检测）的预处理、推理、后处理、结果绘制等接口
face_detection.cc	提供了face_detection.h定义的任务场景接口实现
anchors_320.cc	人脸检测任务使用到的anchors数据
anchors_640.cc	人脸检测任务使用到的anchors数据
main.cc	主函数实现，基于face_detection.h提供的接口实现具体的AI应用场景

在开发一个AI应用时，上述文件的应该如何使用和编写呢？

ai_base.h和 ai_base.cc 实现了模型推理的封装基类，实现了 kmodel 初始化、模型输入输出初始化、运行和获取输出的接口，代码见文件注释；scoped_timing.h 提供了计时工具；这几个文件一般是不需要更改的。
ai_utils.h 和 ai_utils.cc 提供了通用的工具函数，主要是数据存取和共用的预处理方法，如果提供的方法无法满足您的需求，您可以修改这两个文件新增方法，如已满足则无需修改。
setting.h、video_pipeline.h和video_pipeline.cc 实现了摄像头、显示设备和OSD等初始化配置，AI推理帧获取和OSD显示叠加方法，现在支持LT9611 HDMI 1920*1080和ST7701 LCD 800*480两种显示模式；如果您需要增加新的屏幕支持，才需要调整该文件，否则可以保持不变。
face_detection.h、 face_detection.cc 和 main.cc 是用户在开发新的AI应用时需要自行编写的文件，编写参考 src/rtsmart/examples/ai/face_detection 下的对应文件即可。其中任务场景的头文件和实现文件主要实现该任务模型的输入前处理、推理（一般直接调用ai_base.h中的run方法），模型后处理部分的代码；main.cc 文件需要修改模型推理部分的逻辑，包括具体任务场景类的实例初始化，前处理、模型推理、后处理和结果绘制接口的调用。

代码详解#

`setting.h` 配置说明#

setting.h中配置的宏定义参数主要用于设置摄像头出图、屏幕显示、OSD层、获取AI推理图像的分辨率等。

宏定义参数	说明
`ISP_WIDTH`	ISP输出宽度
`ISP_HEIGHT`	ISP输出高度
`DISPLAY_MODE`	显示模式，0为1920×1080 LT9611，1为800×480 ST7701
`DISPLAY_WIDTH`	显示屏幕宽度
`DISPLAY_HEIGHT`	显示屏幕高度
`AI_FRAME_WIDTH`	AI推理帧宽度
`AI_FRAME_HEIGHT`	AI推理帧高度
`AI_FRAME_CHANNEL`	AI推理帧通道数
`USE_OSD`	是否使用OSD，0为不使用，1为使用
`OSD_WIDTH`	OSD图层宽度,用于显示AI推理结果
`OSD_HEIGHT`	OSD图层高度,用于显示AI推理结果
`OSD_CHANNEL`	OSD图层通道数

下面进行详细介绍：

#define ISP_WIDTH 1920
#define ISP_HEIGHT 1080

这是摄像头配置的分辨率，在这个基础上会分流给显示和AI两个通道（单摄双通道），分流过程中给不同路的图像格式和分辨率可以调整。

#define DISPLAY_MODE 1    //显示模式，0为1920×1080 LT9611，1为800×480 ST7701
#define DISPLAY_WIDTH 800
#define DISPLAY_HEIGHT 480
#define DISPLAY_ROTATE 1  // 旋转，0为不旋转，1为旋转90度

这一路是从摄像头配置图像分流给显示通道的数据，受到屏幕分辨率和横竖屏的影响配置不同。一般hdmi 1080P可以保持当前配置不变，即lt9611。还支持 st7701屏幕，分辨率为800*480。

st7701本质是480*800的竖屏，显示时需要实现90度旋转，现在已经将旋转功能封装在了底层vo模块中了，用户可以忽略该功能，直接将其当做横屏使用。

#define AI_FRAME_WIDTH 640
#define AI_FRAME_HEIGHT 360
#define AI_FRAME_CHANNEL 3

这一路是从摄像头配置图像分流给AI通道进行模型预处理的数据，您可以按照AI的需求进行设置，这里输出是 3*360*640 的 PIXEL_FORMAT_RGB_888_PLANAR 格式的数据。数据排布为CHW，需要满足模型的输入。

注意：

这里需要区分AI通道的分辨率和模型输入的分辨率: AI通道的分辨率: 来自摄像头，在AI模型预处理前的图像数据分辨率; 模型输入的分辨率: 模型预处理之后直接传送给模型的数据宽高; 预处理之后AI通道的数据才能准换成模型输入的数据。比如，摄像头AI通道的输出的分辨率是640×360，模型要求输入为320×320，因此必须经过预处理过程才能符合要求。

#define USE_OSD 1
#define OSD_WIDTH 800
#define OSD_HEIGHT 480
#define OSD_CHANNEL 4

这是OSD绘制结果通道配置信息，其分辨率大小需要和屏幕显示分辨率一致。OSD帧上没有原图，只有检测框的绘制结果。将这一路和屏幕显示一路叠加起来才是显示的效果。创建的OSD帧数据是一帧BGRA8888格式的透明图像，得到AI结果后在该帧上绘制检测框、关键点等信息，然后插入到显示通道中，实现两路叠加的效果显示。

`ai_base.h` 部分说明#

ai_base.h 中的AIBase 是实现模型推理的封装类，包括模型初始化，输入输出shape、tensor初始化、模型推理、获取输出等功能。

/**
 * @brief AI基类，封装nncase相关操作
 * 主要封装了nncase的加载、设置输入、运行、获取输出操作，后续开发demo只需要关注模型的前处理、后处理即可
 */
class AIBase
{
public:
    /**
     * @brief AI基类构造函数，加载kmodel,并初始化kmodel输入、输出
     * @param kmodel_file kmodel文件路径
     * @param debug_mode  0（不调试）、 1（只显示时间）、2（显示所有打印信息）
     * @return None
     */
    AIBase(const char *kmodel_file,const string model_name, const int debug_mode = 1);

    /**
     * @brief AI基类析构函数
     * @return None
     */
    ~AIBase();

    /**
     * @brief 根据索引获取kmodel输入tensor
     * @param idx 输入数据指针
     * @return None
     */
    runtime_tensor get_input_tensor(size_t idx);

    void set_input_tensor(size_t idx,runtime_tensor &input_tensor);

    /**
     * @brief 推理kmodel
     * @return None
     */
    void run();

    /**
     * @brief 获取kmodel输出，结果保存在对应的类属性中
     * @return None
     */
    void get_output();

    runtime_tensor get_output_tensor(int idx);


protected:
    string model_name_;                    // 模型名字
    int debug_mode_;                       // 调试模型，0（不打印），1（打印时间），2（打印所有）
    vector<float *> p_outputs_;            // kmodel输出对应的指针列表
    vector<vector<int>> input_shapes_;     //{{N,C,H,W},{N,C,H,W}...}
    vector<vector<int>> output_shapes_;    //{{N,C,H,W},{N,C,H,W}...}} 或 {{N,C},{N,C}...}}等
private:
    /**
     * @brief 首次初始化kmodel输入，并获取输入shape
     * @return None
     */
    void set_input_init();

    /**
     * @brief 首次初始化kmodel输出，并获取输出shape
     * @return None
     */
    void set_output_init();

    interpreter kmodel_interp_;        // kmodel解释器，从kmodel文件构建，负责模型的加载、输入输出设置和推理
    vector<unsigned char> kmodel_vec_; // 通过读取kmodel文件得到整个kmodel数据，用于传给kmodel解释器加载kmodel
};

在上述封装结构中，我们在应用开发时可能用到的主要是输入输出tensor的shape，这一部分可以在input_shapes_和output_shapes_中获取，输出tensor的数据指针可以从p_outputs_中获取，比如想要得到模型第一个输出的指针：

float *output0 = p_outputs_[0];

任务场景头文件和实现文件#

face_detection.h 和 face_detection.cc 是用户在二次开发时需要自行实现的核心文件。

在实际项目中，你可以根据自己的应用场景，将文件命名为：

***.h
***.cc

例如：person_det.h、helmet_detect.cc、gesture_recog.h 等。在这两个文件中，你需要实现一个任务场景类（Task Class），该类必须：

class YourTask : public AIBase

也就是说 —— 继承 AIBase，并完成具体任务逻辑。

这个类主要负责 4 件事：

模块	是否必须自己写	作用
前处理 (Preprocess)	✅必须实现	把输入图像转换为模型需要的格式
模型推理 (Inference)	✅直接调用AIBase中的接口	已由 AIBase 封装
后处理 (Postprocess)	✅ 必须实现	把模型输出转成可理解的结果
结果绘制 (Draw)	✅ 必须实现	把结果画到图像上

这里假设应用场景类的头文件和实现为myapp.h和myapp.cc，其中myapp.h的结构可以仿照face_detection.h编写：

#ifndef _MYAPP_H
#define _MYAPP_H

#include <iostream>
#include <vector>
#include "ai_utils.h"
#include "ai_base.h"

using std::vector;


/**
 * @brief 后处理过程中使用的自定义数据结构，比如检测框就需要包含坐标xywh、分类索引以及置信度，这里按需定义
 */
typedef struct ExampleResults
{
    //这里需要按需定义使用的数据结构
} ExampleResults;

/**
 * @brief 待开发应用类,继承AIBase
 * 主要封装基于具体应用场景的对于每一帧图片，从预处理、运行到后处理给出结果的过程
 */
class MyApp : public AIBase
{
public:
    /**
     * @brief 视频流推理，MyApp构造函数，加载kmodel,并初始化kmodel输入、输出和应用使用的其他参数比如阈值等，并配置对应的预处理方法
     * @param kmodel_file kmodel文件路径
     * @param other_params 其他参数，比如各种阈值
     * @param image_size   摄像头AI通道图像一帧输入shape
     * @param debug_mode  0（不调试）、 1（只显示时间）、2（显示所有打印信息）
     * @return None
     */
    MyApp(char *kmodel_file, other_params, FrameCHWSize image_size, int debug_mode);

    /**
     * @brief MyApp析构函数
     * @return None
     */
    ~MyApp();

    /**
     * @brief 预处理
     * @param input_tensor 输入张量
     * @return None
     */
    void pre_process(runtime_tensor &input_tensor);

    /**
     * @brief kmodel推理
     * @return None
     */
    void inference();

    /**
     * @brief kmodel推理结果后处理，使用传入的image_size，将坐标等信息复原到原图分辨率，并将结果存入results
     * @param image_size  输入图片的shape
     * @param results 后处理结果存储容器
     * @return None
     */
    void post_process(FrameCHWSize image_size,vector<ExampleReults> &results);

     /**
     * @brief 绘制结果
     * @param draw_frame  待绘制结果的透明图像（视频OSD）或者原图（单图推理），类型为cv::Mat
     * @param results     后处理结果
     * @return None
     */
    void draw_result(cv::Mat& draw_frame,vector<ExampleReults>& results);


    std::unique_ptr<ai2d_builder> ai2d_builder_; // ai2d构建器
    runtime_tensor ai2d_out_tensor_;             // ai2d输出tensor
    FrameCHWSize image_size_;                    // 输入图片的shape
    FrameCHWSize input_size_;                    // 模型输入的shape

    //这里可以定义其他当前任务场景使用的成员变量,比如分类图纸
    // ***
};

#endif

上述定义的接口需要在myapp.cc中做具体实现，此处不再赘述。您可以参考src/rtsmart/examples/ai/face_detection/src/face_detection.cc中的代码仿写。

`main.cc`文件的修改#

流程概述

main.cc中是整个任务的逻辑，包括从摄像头获取一帧数据/读入一张图片、创建tensor、调用应用类的前处理、推理、后处理、绘制结果等步骤实现完整处理一帧数据的过程。该过程的流程图如下所示：

model_inference_rtos

视频推理代码

main.cc中视频推理的代码如下所示，您需要根据自身的场景仿写这部分的代码，这里给出伪代码，具体介绍见注释：

FrameCHWSize image_size={AI_FRAME_CHANNEL,AI_FRAME_HEIGHT, AI_FRAME_WIDTH};
// 创建一个空的Mat对象，用于存储绘制的帧
cv::Mat draw_frame(OSD_HEIGHT, OSD_WIDTH, CV_8UC4, cv::Scalar(0, 0, 0, 0));
// 创建一个空的runtime_tensor对象，用于存储输入数据
runtime_tensor input_tensor;
dims_t in_shape { 1, AI_FRAME_CHANNEL, AI_FRAME_HEIGHT, AI_FRAME_WIDTH };
// 创建一个PipeLine对象，用于处理视频流
PipeLine pl(debug_mode);
// 初始化PipeLine对象
pl.Create();
// 创建一个DumpRes对象，用于存储帧数据
DumpRes dump_res;
// 初始化任务场景类实例，并初始化后处理结果存储容器
MyApp my_app(argv[1], atof(argv[2]),atof(argv[3]), image_size, atoi(argv[5]));
vector<ExampleResults> results;

// 进如while循环，不断地dump图片
while (!isp_stop)
{
    // 创建一个ScopedTiming对象，用于计算总时间
    ScopedTiming st("total time", 1);
    // 从PipeLine中获取一帧数据，并创建tensor
    pl.GetFrame(dump_res);
    input_tensor = host_runtime_tensor::create(typecode_t::dt_uint8, in_shape, { (gsl::byte *)dump_res.virt_addr, compute_size(in_shape) },false, hrt::pool_shared, dump_res.phy_addr).expect("cannot create input tensor");
    hrt::sync(input_tensor, sync_op_t::sync_write_back, true).expect("sync write_back failed");
    //前处理，推理，后处理
    my_app.pre_process(input_tensor);
    my_app.inference();
    my_app.post_process(image_size,results);
    // 清空上一帧绘制的结果
    draw_frame.setTo(cv::Scalar(0, 0, 0, 0));
    my_app.draw_result(draw_frame,results);
    // 将绘制的帧插入到PipeLine的显示视频流中
    pl.InsertFrame(draw_frame.data);
    // 释放当前帧数据
    pl.ReleaseFrame();
}
pl.Destroy();

通过单独开一个线程运行视频流推理过程，如果用户输入q，将变量isp_stop置为True，实现退出功能。

图片推理代码

main.cc 中存在图片推理的代码，修改如下：

int debug_mode = atoi(argv[5]);
// 读取图片
cv::Mat ori_img = cv::imread(argv[4]);
//使用图片初始化image_size
FrameCHWSize image_size={ori_img.channels(),ori_img.rows,ori_img.cols};
// 创建一个空的向量，用于存储chw图像数据,将读入的hwc数据转换成chw数据
std::vector<uint8_t> chw_vec;
std::vector<cv::Mat> bgrChannels(3);
cv::split(ori_img, bgrChannels);
for (auto i = 2; i > -1; i--)
{
    std::vector<uint8_t> data = std::vector<uint8_t>(bgrChannels[i].reshape(1, 1));
    chw_vec.insert(chw_vec.end(), data.begin(), data.end());
}
// 创建输入tensor
dims_t in_shape { 1, 3, ori_img.rows, ori_img.cols };
runtime_tensor input_tensor = host_runtime_tensor::create(typecode_t::dt_uint8, in_shape, hrt::pool_shared).expect("cannot create input tensor");
auto input_buf = input_tensor.impl()->to_host().unwrap()->buffer().as_host().unwrap().map(map_access_::map_write).unwrap().buffer();
memcpy(reinterpret_cast<char *>(input_buf.data()), chw_vec.data(), chw_vec.size());
hrt::sync(input_tensor, sync_op_t::sync_write_back, true).expect("write back input failed");

// 初始化任务场景类实例，并初始化后处理结果存储容器
MyApp my_app(argv[1], atof(argv[2]),atof(argv[3]), image_size, atoi(argv[5]));
vector<ExampleResults> results;
//前处理，推理，后处理
my_app.pre_process(input_tensor);
my_app.inference();
my_app.post_process(image_size,results);
// 直接在原图上绘制
my_app.draw_result(ori_img,results);
cv::imwrite("result.jpg", ori_img);

修改推理逻辑时，注意也要修改传入参数说明和传入参数个数校验部分：

void print_usage(const char *name)
{
    cout << "Usage: " << name << "<kmodel_det> <obj_thres> <nms_thres> <input_mode> <debug_mode>" << endl
         << "Options:" << endl
         << "  kmodel_det      人脸检测kmodel路径\n"
         << "  other_params    其它参数，如阈值\n"
         << "  input_mode      本地图片(图片路径)/ 摄像头(None) \n"
         << "  debug_mode      是否需要调试，0、1、2分别表示不调试、简单调试、详细调试\n"
         << "\n"
         << endl;
}

// 传入参数个数校验
std::cout << "case " << argv[0] << " built at " << __DATE__ << " " << __TIME__ << std::endl;
if (argc != 5)
{
    print_usage(argv[0]);
    return -1;
}

构建文件`CMakeLists.txt`和编译脚本`build_app.sh`#

比如对于人脸检测任务源码目录中的src/CMakeLists.txt，需要修改添加需要编译的子目录，这里将源码拆分成了两个CMakeLists.txt，也可以合成一个，对这部分不熟悉的用户可以忽略：

add_subdirectory(src)

对于人脸检测任务子目录内的 face_detection/src/CMakeLists.txt，需要修改待编译的文件和生成的可执行文件elf名称：

set(src main.cc face_detection.cc anchors_320.cc anchors_640.cc ai_base.cc ai_utils.cc video_pipeline.cc)
set(bin face_detection.elf)

编译脚本文件face_detection/build_app.h定义了编译使用的环境变量，同时需要修改elf文件拷贝路径：

# 将生成的elf和kmodel等文件拷贝到k230_bin目录
collect_outputs() {
    local elf_file="${BUILD_DIR}/bin/face_detection.elf"

    if [ -f "${elf_file}" ]; then
        echo "[INFO] Collecting ELF and utility files to ${K230_BIN_DIR}..."
        cp -u "${elf_file}" "${K230_BIN_DIR}/"
        cp -u utils/* "${K230_BIN_DIR}/" 2>/dev/null || true
    else
        echo "[WARN] ELF file not found: ${elf_file}"
    fi
}

编译代码#

切换开发板并编译应用#

回到 RTOS 根目录下，查看支持的开发板：

make list-def

切换使用的开发板并编译，切换您使用的开发板：

make ***_defconfig

make -j

执行结束后，在output目录下会生成编译的镜像。我们希望用户可以将应用代码放到src/rtsmart/examples/ai目录下，您可以参照该目录下的face_detection实现。

编译方法一

上面章节讲述的代码修改完成后，进入到build_app.sh的同级目录下，执行：

build_app.sh

脚本执行完成后，编译中间产物位于build目录下，部署汇总文件位于k230_bin目录下。

编译方法二

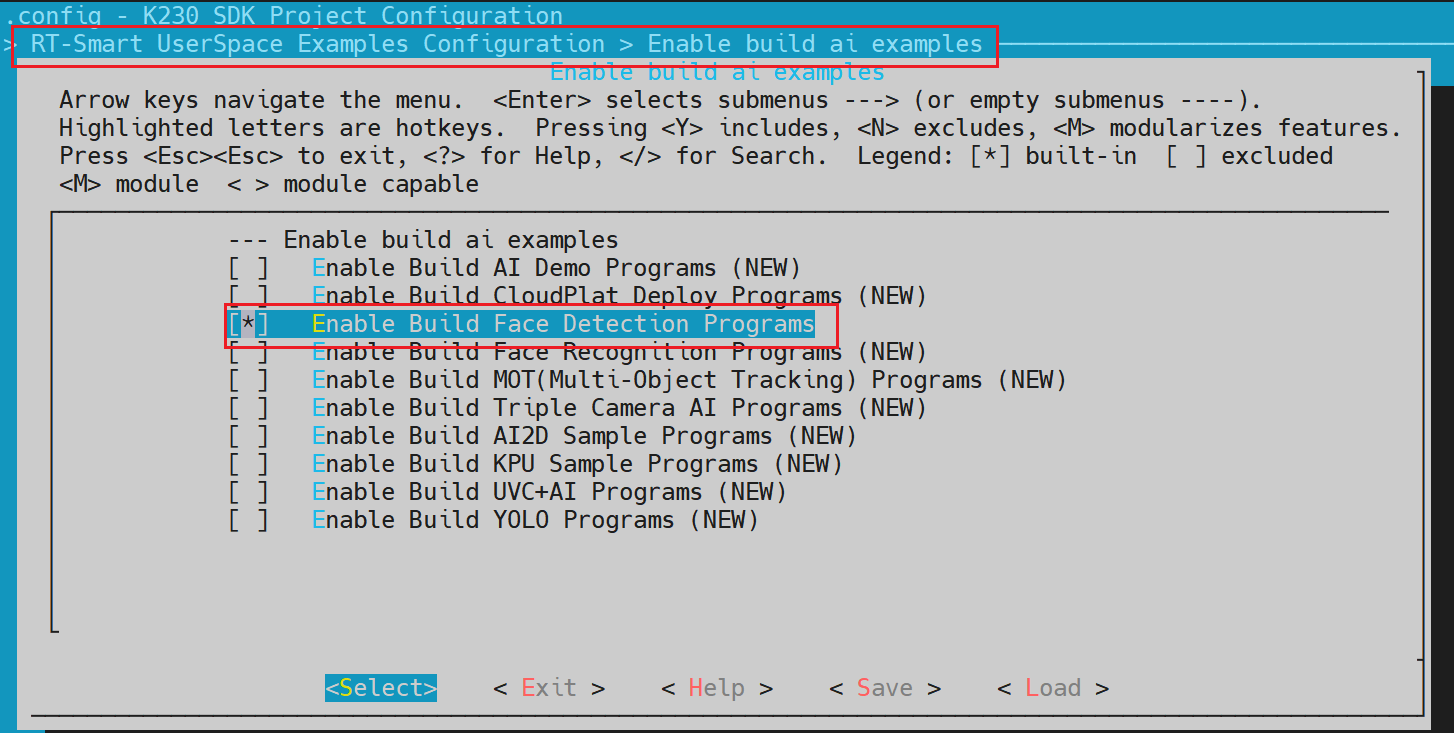

在RTOS SDK根目录下执行make menuconfig，选择RT-Smart UserSpace Examples Configuration->Enable build ai examples->Enable Build Face Detection Programs，保存并退出。如下图：

rtos_facedet_menuconfig

因为附带提供了Makefile文件，直接执行

make -j

这样部署汇总文件会在编译过程中直接编译到固件中的/sdcard/app/examples/ai/face_detection目录下。也可以直接进入到对应的目录下执行：

make -j

该命令也可实现编译，编译产物将生成在k230_bin 目录下。编译过程实现了增量编译。

开发板部署#

烧录固件上电，固件烧录参考文档：how_to_flash。

在盘符处可以看到一个虚拟磁盘CanMV,将k230_bin下编译的elf文件、kmodel文件以及其他使用的文件比如测试图片等拷贝到CanMV/sdcard目录下。

然后使用串口工具连接开发板，在命令行执行face_detect_isp.sh或者face_detect_image.sh脚本，注意参数要和代码中的位置和类型相符。

调试指南#

打印模型输入输出shape是否合理#

通过打印输出ai_base.h中的AIBase类的成员变量input_shapes_和output_shapes_查看输入输出的维度是否正确。

通过dump原始数据查看数据#

ai_utils.h 中提供了dump_binary_file、dump_binary_file和dump_color_image三个接口，用于dump二进制文件、灰度图和彩图，通过dump得到的图片查看数据是否符合要求。比如BGR和RGB数据是不同的。

通过打印定位运行bug的具体位置#

在代码中添加std::cout语句或日志机制，重复编译上板运行，查看报错位置。

添加时间统计工具查看异常#

对于整体运行时间明显异常的demo，可以添加打印时间的语句，查看模块运行耗时异常。源码中提供了scoped_timing.h 工具用于时间统计。示例代码如下：

{
    ScopedTiming st("test", 1);
    /*
    * 这里写测试代码
    */
}

对于内存问题可以使用cat命令查看占用情况#

在开发板RTOS下的/proc下存在内存占用信息查看文件，支持查看的模块如下图：

cat_info

比如对于多媒体部分内存可以在开发板串口处通过如下命令查看：

cat /proc/media-mem

返回结果如下图所示：

cat_info

其他模块也可以使用cat 命令查看，比如：

cat /proc/umap/vicap

cat /proc/umap/vb

cat /proc/umap/vo

对于系统内存的占用情况，可以使用list_page命令查看：

list_page

命令执行结果如下图所示：

list_page

数据中显示的是剩余页数、使用页数和最大使用页数，数据是以16进制的形式显示，每页的大小为4KB。通过将free pages和used pages的内存相加可以获得最大可用内存。

模型的效果不满足要求#

如果模型效果不满足您的要求，可以从以下四个方面进行调优：

调整模型的参数，比如置信度阈值、NMS阈值等；
调整模型的输入分辨率，确认前处理的合理性，比如将分辨率从320*320调整到640*640;
调整模型转换的量化方式，参考文档：量化参数中的calibrate_method 、quant_type和w_quant_type。比如，将w_quant_type改为int6;
更换更加合理的模型，如果当前模型不满足需求，可以更换当前任务的其他模型尝试;

单模型应用开发指南

目录

单模型应用开发指南#

概述#

开发指南#

转换kmodel#

开发部署代码#

模块和流程简介#

代码结构介绍#

代码功能介绍#

代码详解#

setting.h 配置说明#

ai_base.h 部分说明#

任务场景头文件和实现文件#

main.cc文件的修改#

构建文件CMakeLists.txt和编译脚本build_app.sh#

编译代码#

切换开发板并编译应用#

开发板部署#

调试指南#

打印模型输入输出shape是否合理#

通过dump原始数据查看数据#

通过打印定位运行bug的具体位置#

添加时间统计工具查看异常#

对于内存问题可以使用cat命令查看占用情况#

模型的效果不满足要求#

`setting.h` 配置说明#

`ai_base.h` 部分说明#

`main.cc`文件的修改#

构建文件`CMakeLists.txt`和编译脚本`build_app.sh`#
