UVC+AI应用开发指南#
概述#
UVC+AI应用是嵌入式系统中常用的一种应用场景,它结合了UVC视频流和AI推理能力,实现了对视频流中目标的检测和识别。本文档以人脸检测应用为例,介绍了如何开发一个基于UVC+AI的人脸检测应用。
本示例中的模型推理部分和文档单模型推理中的模型推理部分相同,只是PipeLine的数据源换成了UVC摄像头。这里需要注意的是,UVC摄像头不支持多通道,因此本示例基于单通道UVC摄像头进行开发,这是和MIPI摄像头推理的主要区别。
开发指南#
涉及模块和任务流程#
涉及的模块:
uvc模块:用于从UVC摄像头获取用于AI推理的摄像头帧数据。仅支持
1920*1080和640*480的分辨率。vo (video output)模块:配置显示设备(Display)和各显示层属性,包括位置、分辨率、帧率、数据格式等。用于显示摄像头或其他模块送来的显示帧。包括video层和osd层,分别负责显示视频帧和叠加的文本信息。video层只支持yuv格式,osd层只支持rgb格式。
vdec模块:负责从UVC摄像头获取视频流数据,并将其从JPEG解码为YUV420数据帧。
noai_2d模块:负责将vdec模块解码后的YUV420数据帧转换为RGB数据帧用于AI模型推理,并将在原始帧上绘制的结果转换为YUV420SP数据帧用于显示。
kpu模块:负责加载
kmodel、配置kmodel的输入输出tensor,并完成模型推理。ai2d模块:负责模型输入图像的预处理,支持五种定义的预处理放大,使用方法见文档usage_ai2d。
场景的流程:
UVC摄像头采集到的视频流数据首先通过vdec模块解码为YUV420数据帧,然后通过noai_2d模块转换为RGB888数据帧。RGB888数据帧送入AI模型进行推理并在原图上绘制识别结果,同时将RGB888数据帧转换为YUV420SP数据帧用于显示。
如下图所示,为UVC摄像头处理逻辑的流程图:
代码结构介绍#
以UVC+人脸检测任务为例,下面是已有的代码结构:
uvc_face_detection
├── cmake
├── src
│ ├── ai_base.cc # 模型推理封装实现
│ ├── ai_base.h # 模型推理头文件
│ ├── ai_utils.cc # 模型推理工具方法
│ ├── ai_utils.h # 模型推理工具方法头文件
│ ├── anchors_320.cc # 320输入人脸检测模型使用的anchor
│ ├── anchors_640.cc # 640输入人脸检测模型使用的anchor
│ ├── face_detection.cc # 人脸检测任务场景实现,包括适应该场景模型的前处理、推理、后处理、结果绘制等
│ ├── face_detection.h # 人脸检测任务场景头文件
│ ├── main.cc # 主函数实现,基于face_detection.h提供的接口实现具体的AI应用场景
│ ├── scoped_timing.h # 提供计时工具,帮助开发调试
│ ├── setting.h # 提供配置参数的宏定义,实现显示设备配置和AI推理图像分辨率的配置
│ ├── uvc_pipeline.cc # UVC摄像头配置流程实现,包括JPEG帧数据、显示设备、解码器、格式转换noai_2d和dump一帧AI推理图像、插入一帧显示图像等
│ ├── uvc_pipeline.h # UVC摄像头配置流程头文件
│ └── CMakeLists.txt # UVC摄像头配置流程的CMakeLists.txt
├── utils # 可以直接使用的kmodel和脚本
├── CMakeLists.txt # CMakeLists.txt,用于构建整个应用(方式一)
├── build_app.sh # 编译脚本
└── Makefile # Makefile,用于构建整个应用(方式二)
代码功能介绍#
以UVC+人脸检测任务为例,下面介绍已有的代码中不同文件的作用:
文件名称 |
作用 |
|---|---|
ai_base.h |
提供模型推理过程中使用的接口 |
ai_bash.cc |
提供ai_bash.h中定义的模型推理方法的接口实现 |
ai_utils.h |
提供共用的工具函数接口 |
ai_utils.cc |
提供ai_utils.h中定义的工具函数实现 |
scoped_timing.h |
提供计时工具,帮助开发调试 |
setting.h |
提供配置参数的接口,实现显示设备参数配置和AI推理图像分辨率的配置 |
uvc_pipeline.h |
提供UVC摄像头配置流程的接口,包括JPEG帧数据、显示设备、解码器、格式转换noai_2d和dump一帧AI推理图像、插入一帧显示图像等 |
uvc_pipeline.cc |
提供uvc_pipeline.h中定义的UVC摄像头配置流程接口实现 |
face_detection.h |
提供具体任务场景(这里是人脸检测)的预处理、推理、后处理、结果绘制等接口 |
face_detection.cc |
提供了face_detection.h定义的任务场景接口实现 |
anchors_320.cc |
人脸检测任务使用到的anchors数据 |
anchors_640.cc |
人脸检测任务使用到的anchors数据 |
main.cc |
主函数实现,基于face_detection.h提供的接口实现具体的AI应用场景 |
ai_base.h和ai_base.cc实现了模型推理的封装基类,实现了kmodel初始化、模型输入输出初始化、运行和获取输出的接口,代码见文件注释;scoped_timing.h提供了计时工具;这几个文件一般是不需要更改的。ai_utils.h和ai_utils.cc提供了通用的工具函数,主要是数据存取和共用的预处理方法,如果提供的方法无法满足您的需求,您可以修改这两个文件新增方法,如已满足则无需修改。setting.h、uvc_pipeline.h和uvc_pipeline.cc实现了UVC摄像头、显示设备、解码器、noai2d格式转换、dump帧和插入显示帧等配置和操作,AI推理帧获取和OSD显示叠加方法,现在支持LT9611 HDMI 1920*1080和ST7701 LCD 800*480两种显示模式;如果您需要增加新的屏幕支持,才需要调整该文件,否则可以保持不变。face_detection.h、face_detection.cc和main.cc是用户在开发新的AI应用时需要自行编写的文件,编写参考src/rtsmart/examples/ai/uvc_face_detection下的对应文件即可。其中任务场景的头文件和实现文件主要实现该任务模型的输入前处理、推理(一般直接调用ai_base.h中的run方法),模型后处理部分的代码;main.cc文件需要修改模型推理部分的逻辑,包括具体任务场景类的实例初始化,前处理、模型推理、后处理和结果绘制接口的调用。
代码详解#
setting.h 配置说明#
setting.h中配置的宏定义参数主要用于设置摄像头出图、屏幕显示、OSD层、获取AI推理图像的分辨率等。
宏定义参数 |
说明 |
|---|---|
|
UVC摄像头输出宽度 |
|
UVC摄像头输出高度 |
|
显示模式,0为1920×1080 LT9611,1为800×480 ST7701 |
|
显示屏幕宽度 |
|
显示屏幕高度 |
|
AI推理帧宽度 |
|
AI推理帧高度 |
|
AI推理帧通道数 |
下面进行详细介绍:
#define UVC_WIDTH 640
#define UVC_HEIGHT 480
这是UVC摄像头配置的分辨率,现在支持1920*1080和640*480两种,可以在HDMI和LCD屏幕上显示。
#define DISPLAY_MODE 1 //显示模式,0为1920×1080 lt9611,1为800×480 st7701
#define DISPLAY_WIDTH 640
#define DISPLAY_HEIGHT 480
#define DISPLAY_ROTATE 1 // 旋转,0为不旋转,1为旋转90度
这部分参数主要用于配置显示屏幕的分辨率。
#define AI_FRAME_WIDTH 640
#define AI_FRAME_HEIGHT 480
#define AI_FRAME_CHANNEL 3
这一路是从UVC摄像头配置图像分流给AI通道进行模型预处理的数据,宽高必须和UVC摄像头出图分辨率一致,这里输出的是 JPEG 格式的数据。数据需要通过解码器解码为YUV420数据,并通过noai2d转换成RGB888格式数据,数据排布为HWC,需要满足模型的输入。
ai_base.h 部分说明#
ai_base.h 中的AIBase 是实现模型推理的封装类,包括模型初始化,输入输出shape、tensor初始化、模型推理、获取输出等功能。
/**
* @brief AI基类,封装nncase相关操作
* 主要封装了nncase的加载、设置输入、运行、获取输出操作,后续开发demo只需要关注模型的前处理、后处理即可
*/
class AIBase
{
public:
/**
* @brief AI基类构造函数,加载kmodel,并初始化kmodel输入、输出
* @param kmodel_file kmodel文件路径
* @param debug_mode 0(不调试)、 1(只显示时间)、2(显示所有打印信息)
* @return None
*/
AIBase(const char *kmodel_file,const string model_name, const int debug_mode = 1);
/**
* @brief AI基类析构函数
* @return None
*/
~AIBase();
/**
* @brief 根据索引获取kmodel输入tensor
* @param idx 输入数据指针
* @return None
*/
runtime_tensor get_input_tensor(size_t idx);
void set_input_tensor(size_t idx,runtime_tensor &input_tensor);
/**
* @brief 推理kmodel
* @return None
*/
void run();
/**
* @brief 获取kmodel输出,结果保存在对应的类属性中
* @return None
*/
void get_output();
runtime_tensor get_output_tensor(int idx);
protected:
string model_name_; // 模型名字
int debug_mode_; // 调试模型,0(不打印),1(打印时间),2(打印所有)
vector<float *> p_outputs_; // kmodel输出对应的指针列表
vector<vector<int>> input_shapes_; //{{N,C,H,W},{N,C,H,W}...}
vector<vector<int>> output_shapes_; //{{N,C,H,W},{N,C,H,W}...}} 或 {{N,C},{N,C}...}}等
private:
/**
* @brief 首次初始化kmodel输入,并获取输入shape
* @return None
*/
void set_input_init();
/**
* @brief 首次初始化kmodel输出,并获取输出shape
* @return None
*/
void set_output_init();
interpreter kmodel_interp_; // kmodel解释器,从kmodel文件构建,负责模型的加载、输入输出设置和推理
vector<unsigned char> kmodel_vec_; // 通过读取kmodel文件得到整个kmodel数据,用于传给kmodel解释器加载kmodel
};
在上述封装结构中,我们在应用开发时可能用到的主要是输入输出tensor的shape,这一部分可以在input_shapes_和output_shapes_中获取,输出tensor的数据指针可以从p_outputs_中获取,比如想要得到模型第一个输出的指针:
float *output0 = p_outputs_[0];
任务场景头文件和实现文件#
face_detection.h 和 face_detection.cc 是用户在二次开发时需要自行实现的核心文件。
在实际项目中,你可以根据自己的应用场景,将文件命名为:
***.h
***.cc
例如:person_det.h、helmet_detect.cc、gesture_recog.h 等。在这两个文件中,你需要实现一个任务场景类(Task Class),该类必须:
class YourTask : public AIBase
也就是说 —— 继承 AIBase,并完成具体任务逻辑。
这个类主要负责 4 件事:
模块 |
是否必须自己写 |
作用 |
|---|---|---|
前处理 (Preprocess) |
✅必须实现 |
把输入图像转换为模型需要的格式 |
模型推理 (Inference) |
✅直接调用AIBase中的接口 |
已由 AIBase 封装 |
后处理 (Postprocess) |
✅ 必须实现 |
把模型输出转成可理解的结果 |
结果绘制 (Draw) |
✅ 必须实现 |
把结果画到图像上 |
这里假设应用场景类的头文件和实现为myapp.h和myapp.cc,其中myapp.h的结构可以仿照face_detection.h编写:
#ifndef _MYAPP_H
#define _MYAPP_H
#include <iostream>
#include <vector>
#include "ai_utils.h"
#include "ai_base.h"
using std::vector;
/**
* @brief 后处理过程中使用的自定义数据结构,比如检测框就需要包含坐标xywh、分类索引以及置信度,这里按需定义
*/
typedef struct ExampleResults
{
//这里需要按需定义使用的数据结构
} ExampleResults;
/**
* @brief 待开发应用类,继承AIBase
* 主要封装基于具体应用场景的对于每一帧图片,从预处理、运行到后处理给出结果的过程
*/
class MyApp : public AIBase
{
public:
/**
* @brief 视频流推理,MyApp构造函数,加载kmodel,并初始化kmodel输入、输出和应用使用的其他参数比如阈值等,并配置对应的预处理方法
* @param kmodel_file kmodel文件路径
* @param other_params 其他参数,比如各种阈值
* @param image_size 摄像头AI通道图像一帧输入shape
* @param debug_mode 0(不调试)、 1(只显示时间)、2(显示所有打印信息)
* @return None
*/
MyApp(char *kmodel_file, other_params, FrameCHWSize image_size, int debug_mode);
/**
* @brief MyApp析构函数
* @return None
*/
~MyApp();
/**
* @brief 预处理
* @param input_tensor 输入张量
* @return None
*/
void pre_process(runtime_tensor &input_tensor);
/**
* @brief kmodel推理
* @return None
*/
void inference();
/**
* @brief kmodel推理结果后处理,使用传入的image_size,将坐标等信息复原到原图分辨率,并将结果存入results
* @param image_size 输入图片的shape
* @param results 后处理结果存储容器
* @return None
*/
void post_process(FrameCHWSize image_size,vector<ExampleReults> &results);
/**
* @brief 绘制结果
* @param draw_frame 待绘制结果的透明图像(视频OSD)或者原图(单图推理),类型为cv::Mat
* @param results 后处理结果
* @return None
*/
void draw_result(cv::Mat& draw_frame,vector<ExampleReults>& results);
std::unique_ptr<ai2d_builder> ai2d_builder_; // ai2d构建器
runtime_tensor ai2d_out_tensor_; // ai2d输出tensor
FrameCHWSize image_size_; // 输入图片的shape
FrameCHWSize input_size_; // 模型输入的shape
//这里可以定义其他当前任务场景使用的成员变量,比如分类图纸
// ***
};
#endif
上述定义的接口需要在myapp.cc中做具体实现,此处不再赘述。您可以参考src/rtsmart/examples/ai/face_detection/src/face_detection.cc中的代码仿写。
main.cc文件的修改#
流程概述
main.cc中是整个任务的逻辑,包括从UVC摄像头获取一帧数据、创建tensor、调用应用类的前处理、推理、后处理、绘制结果等步骤实现完整处理一帧数据的过程。main.cc中视频推理的代码如下所示,您需要根据自身的场景仿写这部分的代码,这里给出伪代码,具体介绍见注释:
FrameCHWSize image_size={AI_FRAME_CHANNEL,AI_FRAME_HEIGHT, AI_FRAME_WIDTH};
// 创建一个空的runtime_tensor对象,用于存储输入数据
dims_t in_shape { 1, AI_FRAME_CHANNEL, AI_FRAME_HEIGHT, AI_FRAME_WIDTH };
runtime_tensor input_tensor = host_runtime_tensor::create(typecode_t::dt_uint8,in_shape, hrt::pool_shared).expect("cannot create input tensor");
auto input_buf = input_tensor.impl()->to_host().unwrap()->buffer().as_host().unwrap().map(map_access_::map_write).unwrap().buffer();
// 创建一个UVC_PipeLine对象,用于处理视频流
UVC_PipeLine pl(debug_mode);
// 初始化PipeLine对象
pl.Create();
// 创建一个DumpRes对象,用于存储帧数据
DumpRes dump_res;
// 初始化任务场景类实例,并初始化后处理结果存储容器
MyApp my_app(argv[1], atof(argv[2]),atof(argv[3]), image_size, atoi(argv[5]));
vector<ExampleResults> results;
std::vector<uint8_t> chw_vec;
std::vector<cv::Mat> rgbChannels(3);
cv::Mat ori_img;
int ret=0;
// 进如while循环,不断地dump图片
while (!isp_stop)
{
// 创建一个ScopedTiming对象,用于计算总时间
ScopedTiming st("total time", 1);
// 从PipeLine中获取一帧数据,并创建tensor
ret=pl.GetFrame(dump_res);
if(ret){
printf("GetFrame fail\n");
continue;
}
{
ScopedTiming st("create tensor", debug_mode);
// 获取当前帧的图像帧虚拟地址。并在此基础上创建cv::Mat对象ori_img
void* vaddr=reinterpret_cast<void*>(dump_res.virt_addr);
ori_img = cv::Mat(image_size.height, image_size.width, CV_8UC3, vaddr);
// 将ori_img从hwc格式转换为chw格式,存储在chw_vec中
chw_vec.clear();
rgbChannels.clear();
cv::split(ori_img, rgbChannels);
for (auto i = 0; i < 3; i++)
{
std::vector<uint8_t> data = std::vector<uint8_t>(rgbChannels[i].reshape(1, 1));
chw_vec.insert(chw_vec.end(), data.begin(), data.end());
}
memcpy(reinterpret_cast<char *>(input_buf.data()), chw_vec.data(), chw_vec.size());
hrt::sync(input_tensor, sync_op_t::sync_write_back, true).expect("write back input failed");
}
// usleep(30000);
results.clear();
//前处理,推理,后处理
my_app.pre_process(input_tensor);
my_app.inference();
my_app.post_process(image_size,results);
//这里和MIPI摄像头不同的是直接在原图上绘制,而不是在透明图像上绘制
my_app.draw_result(ori_img,results);
// 释放帧数据
pl.ReleaseFrame(dump_res);
}
pl.Destroy();
通过单独开一个线程运行视频流推理过程,如果用户输入q,将变量isp_stop置为True,实现退出功能。
构建文件CMakeLists.txt和编译脚本build_app.sh#
对于源码目录中的src/CMakeLists.txt,需要修改添加需要编译的子目录,这里将源码拆分成了两个CMakeLists.txt,也可以合成一个,对这部分不熟悉的用户可以忽略:
add_subdirectory(src)
对于人脸检测任务子目录内的 uvc_face_detection/src/CMakeLists.txt,需要修改待编译的文件和生成的可执行文件elf名称:
set(src main.cc face_detection.cc anchors_320.cc anchors_640.cc ai_base.cc ai_utils.cc uvc_pipeline.cc)
set(bin uvc_face_detection.elf)
编译脚本文件uvc_face_detection/build_app.h定义了编译使用的环境变量,同时需要修改elf文件拷贝路径:
# 将生成的elf和kmodel等文件拷贝到k230_bin目录
collect_outputs() {
local elf_file="${BUILD_DIR}/bin/uvc_face_detection.elf"
if [ -f "${elf_file}" ]; then
echo "[INFO] Collecting ELF and utility files to ${K230_BIN_DIR}..."
cp -u "${elf_file}" "${K230_BIN_DIR}/"
cp -u utils/* "${K230_BIN_DIR}/" 2>/dev/null || true
else
echo "[WARN] ELF file not found: ${elf_file}"
fi
}
编译代码#
切换开发板并编译应用#
回到 RTOS 根目录下,查看支持的开发板:
make list-def
切换使用的开发板并编译,切换您使用的开发板:
make ***_defconfig
make -j
执行结束后,在output目录下会生成编译的镜像。我们希望用户可以将应用代码放到src/rtsmart/examples/ai目录下,您可以参照该目录下的uvc_face_detection实现。
编译方法一
上面章节讲述的代码修改完成后,进入到build_app.sh的同级目录下,执行:
build_app.sh
脚本执行完成后,编译中间产物位于build目录下,部署汇总文件位于k230_bin目录下。
编译方法二

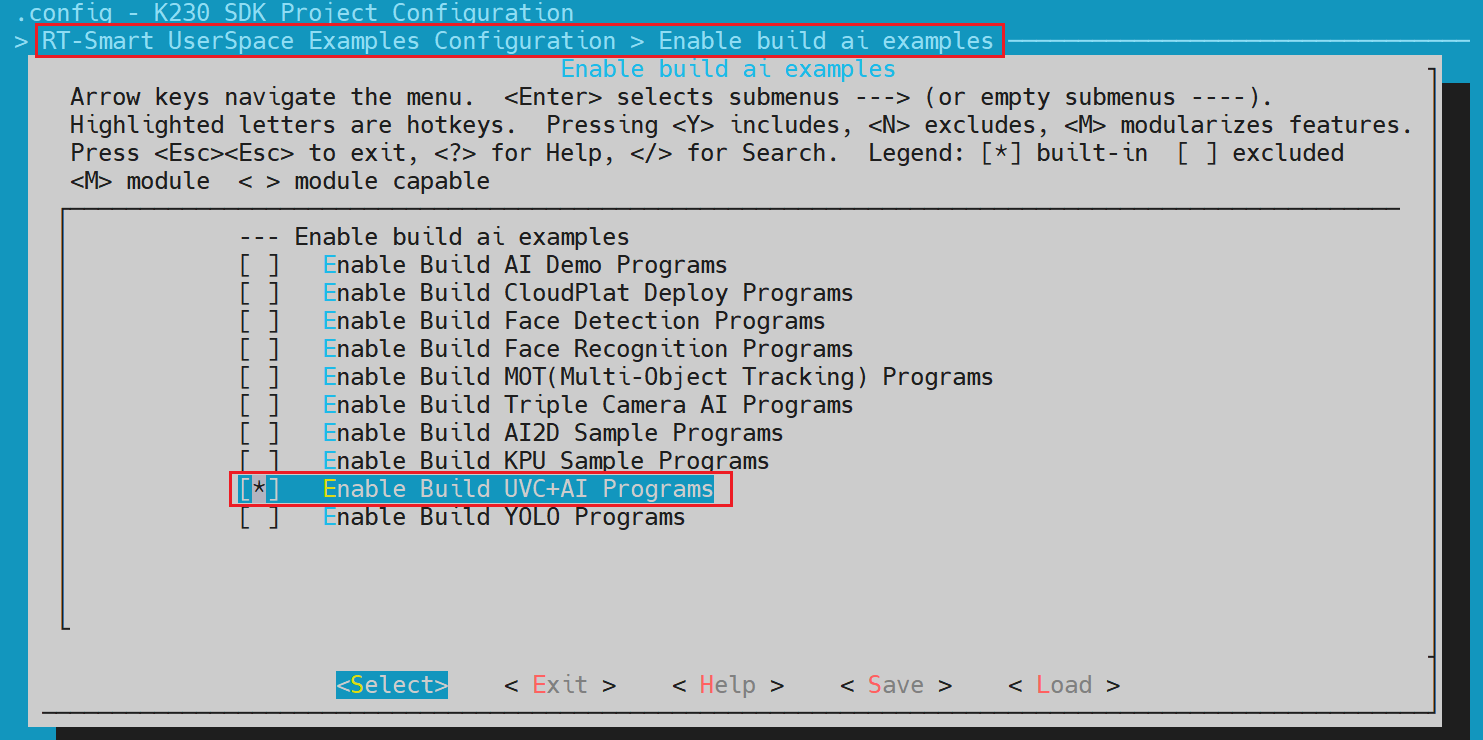

在RTOS SDK根目录下执行make menuconfig,选择RT-Smart UserSpace Examples Configuration->Enable build ai examples->Enable Build UVC+AI Programs,保存并退出。如下图:
因为附带提供了Makefile文件,直接执行
make -j
这样部署汇总文件会在编译过程中直接编译到固件中的/sdcard/app/examples/ai/uvc_face_detection目录下。也可以直接进入到对应的目录下执行:
make -j
该命令也可实现编译,编译产物将生成在k230_bin 目录下。编译过程实现了增量编译。
开发板部署#
烧录固件上电,固件烧录参考文档:how_to_flash。
在盘符处可以看到一个虚拟磁盘CanMV,将k230_bin下编译的elf文件、kmodel文件以及其他使用的文件比如测试图片等拷贝到CanMV/sdcard目录下。
然后使用串口工具连接开发板,在命令行执行uvc_face_detect_isp.sh,注意参数要和代码中的位置和类型相符。

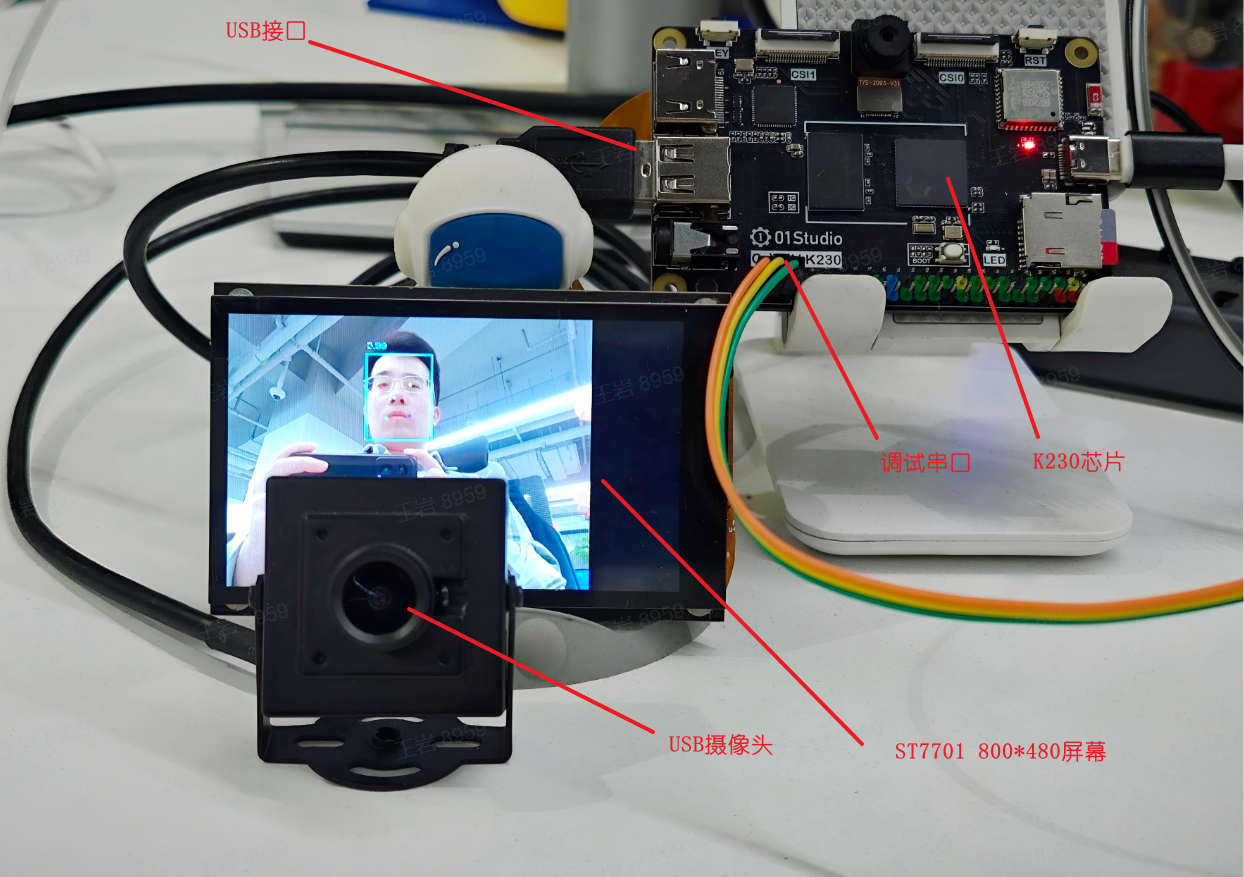

部署效果如下图所示:
