KPU 应用开发指南#
概述#
KPU（Knowledge Processing Unit） 是K230上为应对边缘AI设计的硬件加速引擎，是一个高度优化的深度学习加速器，其可以高效执行神经网络模型中的密集计算任务。KPU支持各种主流的视觉神经网络模型结构，适用于广泛的边缘视觉AI应用场景。下图展示了KPU在K230中的位置：
KPU 推理整体流程#
使用 KPU 运行时 API 对模型进行推理时，整体流程如下所示：
graph TD;
LoadModel("初始化 Interpreter
加载模型") --> SetInput("获取输入 Shape
初始化输入 Tensor") --> SetOutput("获取输出 Shape
初始化输出 Tensor") --> GetFrame("获取待推理数据
读取图片或摄像头帧") --> SetPreprocessParam("设置预处理参数
配置 AI2D / 输入输出 Tensor") --> PreProcess("执行预处理
使输入数据符合模型要求") --> KPURun("执行 KPU 模型推理") --> GetOutput("获取模型输出指针") --> PostProcess("对模型输出进行后处理") --> DrawResult("将结果绘制到图像或屏幕");
加载模型") --> SetInput("获取输入 Shape
初始化输入 Tensor") --> SetOutput("获取输出 Shape
初始化输出 Tensor") --> GetFrame("获取待推理数据
读取图片或摄像头帧") --> SetPreprocessParam("设置预处理参数
配置 AI2D / 输入输出 Tensor") --> PreProcess("执行预处理
使输入数据符合模型要求") --> KPURun("执行 KPU 模型推理") --> GetOutput("获取模型输出指针") --> PostProcess("对模型输出进行后处理") --> DrawResult("将结果绘制到图像或屏幕");
推理过程中主要涉及到的组件为 AI2D 和 KPU。
AI2D
负责模型推理前的图像预处理
预处理过程由硬件实现，可显著提升运行效率
Interpreter
负责在 KPU 上执行模型推理
二者的输入与输出数据类型 均为 host_runtime_tensor。
模型的输入 Tensor：
可能是 单输入
也可能是 多输入
而 AI2D 的输出 Tensor 一般直接作为模型的输入使用。在程序初始化阶段，通常会同时初始化：
ai2d_builderInterpreter
并统一完成输入 / 输出 Tensor 的创建与配置。二者的逻辑关系如下图所示：
对于 单输入模型，可以将：
AI2D 的输出 Tensor
Interpreter 的输入 Tensor
绑定为同一个 host_runtime_tensor，从而：
避免中间拷贝
节省一份 Tensor 内存
提高整体执行效率
如果不使用 AI2D 进行预处理，也可以选择：
使用 OpenCV 在 CPU 上完成预处理
然后手动创建对应的
host_runtime_tensor作为模型输入
整体流程如下图所示：
模型推理示例#
本节以 YOLOv8 目标检测模型 为例，介绍基于 KPU 的部署代码整体流程。
示例源码位于：
src/rtsmart/examples/ai/usage_kpu
进入上述目录后，执行：
./build_app.sh
编译完成后，可在当前目录下的：
k230_bin/
目录中获得编译好的可执行文件，包含：
图像推理示例
摄像头实时推理示例
将对应可执行文件拷贝至开发板即可运行。
代码解析说明#
下面将以 图像推理示例 为例，对代码中的 main 函数进行逐步解析，说明模型加载、预处理、推理以及后处理的完整实现流程。
源代码如下：
int main(int argc, char *argv[])
{
// 打印程序名称与编译时间
std::cout << "case " << argv[0] << " build " << __DATE__ << " " << __TIME__ << std::endl;
// 参数校验
if (argc < 4)
{
std::cerr << "Usage: " << argv[0] << " <kmodel> <image> <debug_mode>" << std::endl;
return -1;
}
// 调试模式
int debug_mode=atoi(argv[3]);
// =========================
// 1. 初始化interpreter并加载 KModel 模型
// =========================
interpreter interp;
std::ifstream ifs(argv[1], std::ios::binary);
interp.load_model(ifs).expect("Invalid kmodel");
// 初始化输入输出 shape 容器及输出指针容器
vector<vector<int>> input_shapes;
vector<vector<int>> output_shapes;
vector<float *> p_outputs;
// =========================
// 2. 初始化输入 Tensor，获取输入 Shape
// =========================
for (int i = 0; i < interp.inputs_size(); i++)
{
auto desc = interp.input_desc(i);
auto shape = interp.input_shape(i);
auto tensor = host_runtime_tensor::create(desc.datatype, shape, hrt::pool_shared).expect("cannot create input tensor");
interp.input_tensor(i, tensor).expect("cannot set input tensor");
vector<int> in_shape;
if (debug_mode> 1)
std::cout<<"input "<< std::to_string(i) <<" datatype: "<<std::to_string(desc.datatype)<<" , shape: ";
for (int j = 0; j < shape.size(); ++j)
{
in_shape.push_back(shape[j]);
if (debug_mode> 1)
std::cout<<shape[j]<<" ";
}
if (debug_mode> 1)
std::cout<<std::endl;
input_shapes.push_back(in_shape);
}
// =========================
// 3. 初始化输出 Tensor，获取输出 Shape
// =========================
for (size_t i = 0; i < interp.outputs_size(); i++)
{
auto desc = interp.output_desc(i);
auto shape = interp.output_shape(i);
auto tensor = host_runtime_tensor::create(desc.datatype, shape, hrt::pool_shared).expect("cannot create output tensor");
interp.output_tensor(i, tensor).expect("cannot set output tensor");
vector<int> out_shape;
if (debug_mode> 1)
std::cout<<"output "<< std::to_string(i) <<" datatype: "<<std::to_string(desc.datatype)<<" , shape: ";
for (int j = 0; j < shape.size(); ++j)
{
out_shape.push_back(shape[j]);
if (debug_mode> 1)
std::cout<<shape[j]<<" ";
}
if (debug_mode> 1)
std::cout<<std::endl;
output_shapes.push_back(out_shape);
}
// =========================
// 4. 读取图片并转为 CHW + RGB，依据模型输入确定输入是哪种格式的（HWC 或 CHW）
// =========================
cv::Mat ori_img = cv::imread(argv[2]);
int ori_w = ori_img.cols;
int ori_h = ori_img.rows;
std::vector<uint8_t> chw_vec;
std::vector<cv::Mat> bgrChannels(3);
cv::split(ori_img, bgrChannels);
for (auto i = 2; i > -1; i--)
{
std::vector<uint8_t> data = std::vector<uint8_t>(bgrChannels[i].reshape(1, 1));
chw_vec.insert(chw_vec.end(), data.begin(), data.end());
}
// =========================
// 5. 计算 Pad + Resize 参数，按照短边padding，保持原宽高比例
// =========================
int width = input_shapes[0][3];
int height = input_shapes[0][2];
float ratiow = (float)width / ori_w;
float ratioh = (float)height / ori_h;
float ratio = ratiow < ratioh ? ratiow : ratioh;
int new_w = (int)(ratio * ori_w);
int new_h = (int)(ratio * ori_h);
float dw = (float)(width - new_w) / 2;
float dh = (float)(height - new_h) / 2;
int top = (int)(roundf(0));
int bottom = (int)(roundf(dh * 2 + 0.1));
int left = (int)(roundf(0));
int right = (int)(roundf(dw * 2 - 0.1));
// =========================
// 6. 构造 AI2D 输入 Tensor 并写入数据
// =========================
dims_t ai2d_in_shape{1, 3, ori_h, ori_w};
runtime_tensor ai2d_in_tensor = host_runtime_tensor::create(typecode_t::dt_uint8, ai2d_in_shape, hrt::pool_shared).expect("cannot create input tensor");
auto input_buf = ai2d_in_tensor.impl()->to_host().unwrap()->buffer().as_host().unwrap().map(map_access_::map_write).unwrap().buffer();
memcpy(reinterpret_cast<char *>(input_buf.data()), chw_vec.data(), chw_vec.size());
hrt::sync(ai2d_in_tensor, sync_op_t::sync_write_back, true).expect("write back input failed");
// =========================
// 7. 直接使用模型输入 Tensor 作为 AI2D 输出
// =========================
runtime_tensor ai2d_out_tensor = interp.input_tensor(0).expect("cannot get input tensor");
dims_t out_shape = ai2d_out_tensor.shape();
// =========================
// 8. 配置 AI2D 预处理参数，使用pad+resize两种预处理方法
// =========================
ai2d_datatype_t ai2d_dtype{ai2d_format::NCHW_FMT, ai2d_format::NCHW_FMT, ai2d_in_tensor.datatype(), ai2d_out_tensor.datatype()};
ai2d_crop_param_t crop_param{false, 0, 0, 0, 0};
ai2d_shift_param_t shift_param{false, 0};
ai2d_pad_param_t pad_param{true, {{0, 0}, {0, 0}, {top, bottom}, {left, right}}, ai2d_pad_mode::constant, {114, 114, 114}};
ai2d_resize_param_t resize_param{true, ai2d_interp_method::tf_bilinear, ai2d_interp_mode::half_pixel};
ai2d_affine_param_t affine_param{false, ai2d_interp_method::cv2_bilinear, 0, 0, 127, 1, {0.5, 0.1, 0.0, 0.1, 0.5, 0.0}};
// =========================
// 9. 构建并执行 AI2D
// =========================
ai2d_builder builder(ai2d_in_shape, out_shape, ai2d_dtype, crop_param, shift_param, pad_param, resize_param, affine_param);
builder.build_schedule();
builder.invoke(ai2d_in_tensor,ai2d_out_tensor).expect("error occurred in ai2d running");
// =========================
// 10. 执行模型推理
// =========================
interp.run().expect("error occurred in running model");
// =========================
// 11. 获取模型输出
// =========================
p_outputs.clear();
for (int i = 0; i < interp.outputs_size(); i++)
{
auto out = interp.output_tensor(i).expect("cannot get output tensor");
auto buf = out.impl()->to_host().unwrap()->buffer().as_host().unwrap().map(map_access_::map_read).unwrap().buffer();
float *p_out = reinterpret_cast<float *>(buf.data());
p_outputs.push_back(p_out);
}
// =========================
// 12. 后处理（解码 + NMS），根据模型输出解码检测框并执行非极大值抑制
// =========================
std::vector<std::string> classes{"apple","banana","orange"};
float conf_thresh=0.25;
float nms_thresh=0.45;
int class_num=classes.size();
std::vector<cv::Scalar> class_colors = getColorsForClasses(class_num);
//将输出做transpose,让每个检测框的特征在连续内存中，方便处理
float *output0 = p_outputs[0];
int f_len=class_num+4;
int num_box=((input_shapes[0][2]/8)*(input_shapes[0][3]/8)+(input_shapes[0][2]/16)*(input_shapes[0][3]/16)+(input_shapes[0][2]/32)*(input_shapes[0][3]/32));
float *output_det = new float[num_box * f_len];
for(int r = 0; r < num_box; r++)
{
for(int c = 0; c < f_len; c++)
{
output_det[r*f_len + c] = output0[c*num_box + r];
}
}
// 解析检测框并映射回原图坐标
std::vector<Bbox> bboxes;
for(int i=0;i<num_box;i++){
float* vec=output_det+i*f_len;
float box[4]={vec[0],vec[1],vec[2],vec[3]};
float* class_scores=vec+4;
float* max_class_score_ptr=std::max_element(class_scores,class_scores+class_num);
float score=*max_class_score_ptr;
int max_class_index = max_class_score_ptr - class_scores;
if(score>conf_thresh){
Bbox bbox;
float x_=box[0]/ratio*1.0;
float y_=box[1]/ratio*1.0;
float w_=box[2]/ratio*1.0;
float h_=box[3]/ratio*1.0;
int x=int(MAX(x_-0.5*w_,0));
int y=int(MAX(y_-0.5*h_,0));
int w=int(w_);
int h=int(h_);
if (w <= 0 || h <= 0) { continue; }
bbox.box=cv::Rect(x,y,w,h);
bbox.confidence=score;
bbox.index=max_class_index;
bboxes.push_back(bbox);
}
}
// 执行非极大值抑制
std::vector<int> nms_result;
nms(bboxes, conf_thresh, nms_thresh, nms_result);
// =========================
// 13. 绘制检测结果并保存
// =========================
for (int i = 0; i < nms_result.size(); i++) {
int res=nms_result[i];
cv::Rect box=bboxes[res].box;
int idx=bboxes[res].index;
cv::rectangle(ori_img, box, class_colors[idx], 2, 8);
cv::putText(ori_img, classes[idx], cv::Point(box.x + 5, box.y - 10), cv::FONT_HERSHEY_DUPLEX, 1, class_colors[idx], 2, 0);
}

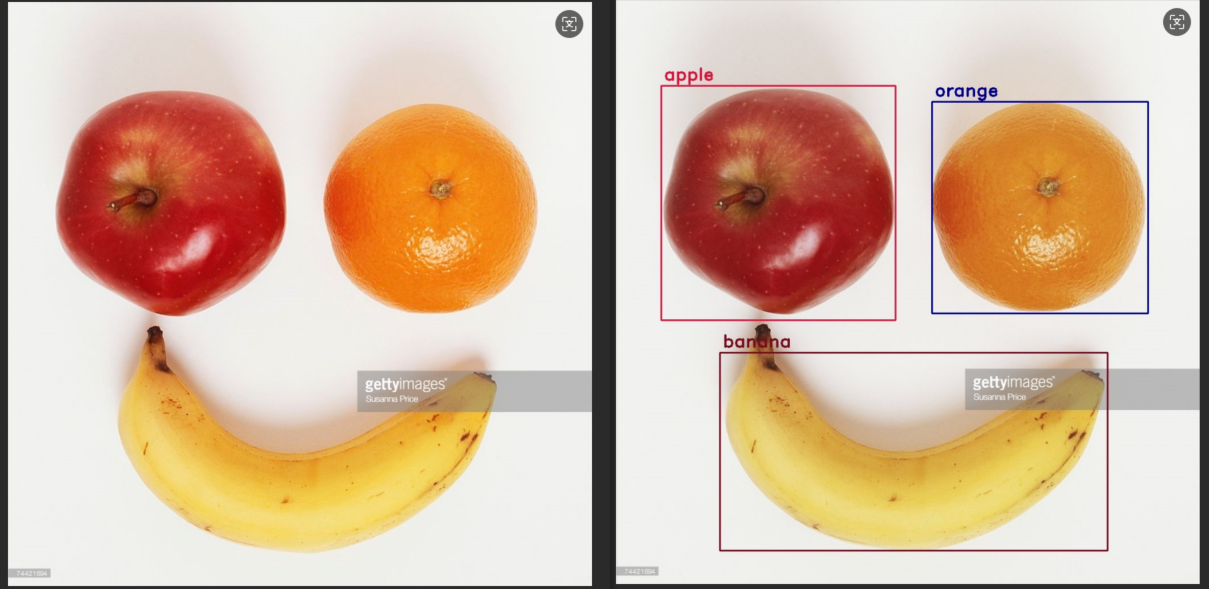

cv::imwrite("result.jpg", ori_img);
delete[] output_det;
return 0;
}

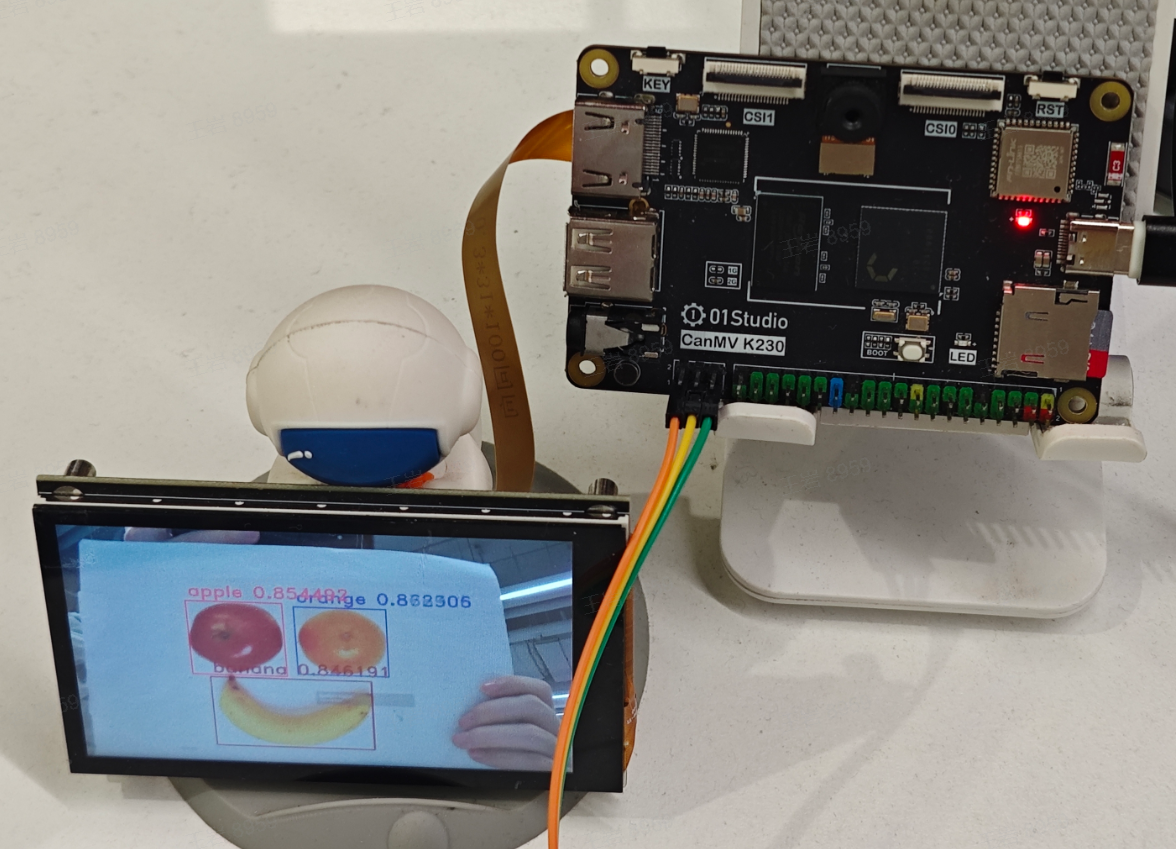

视频流推理代码类似，只不过推理帧数据不在使用opencv从图片中读取，而是从摄像头中获取。下面将以 摄像头实时视频流推理 为例，对代码中的 camera_inference 函数进行逐步解析，说明模型加载、预处理、推理以及后处理的完整实现流程。
代码结构树如下：
yolov8_run_camera
├── main.cc # 推理核心代码，包括推理的全部过程
├── scoped_timing.h # 计时工具头文件
├── setting.h # 基础配置文件，配置屏幕、分辨率等参数
├── video_pipeline.cc # 视频处理管线实现，包括视频显示初始化、帧获取、显示等
├── video_pipeline.h # 视频处理管线头文件，定义视频显示初始化、帧获取、显示等函数
└── CMakeLists.txt # CMake构建文件，用于编译项目
源代码如下：
int camera_inference(char *argv[])
{
/************************************************************
* Phase 0: 参数解析与基础变量初始化
************************************************************/
int debug_mode = atoi(argv[4]);
// AI 输入图像尺寸（CHW）
FrameCHWSize image_size = {AI_FRAME_CHANNEL, AI_FRAME_HEIGHT, AI_FRAME_WIDTH};
// OSD 图层（RGBA），用于绘制检测框与文字
cv::Mat draw_frame(OSD_HEIGHT, OSD_WIDTH, CV_8UC4, cv::Scalar(0, 0, 0, 0));
/************************************************************
* Phase 1: 视频管线初始化（ISP → DRM → OSD）
************************************************************/
PipeLine pl(debug_mode);
pl.Create();
// 存放 ISP 获取的一帧数据（虚拟地址 + 物理地址）
DumpRes dump_res;
/************************************************************
* Phase 2: KModel 加载与 Interpreter 初始化
************************************************************/
interpreter interp;
std::ifstream ifs(argv[1], std::ios::binary);
interp.load_model(ifs).expect("Invalid kmodel");
/************************************************************
* Phase 3: 输入 / 输出 Tensor 初始化与 Shape 记录
************************************************************/
vector<vector<int>> input_shapes;
vector<vector<int>> output_shapes;
vector<float *> p_outputs;
// ---------- 初始化模型输入 Tensor ----------
for (int i = 0; i < interp.inputs_size(); i++)
{
auto desc = interp.input_desc(i);
auto shape = interp.input_shape(i);
auto tensor = host_runtime_tensor::create(
desc.datatype, shape, hrt::pool_shared)
.expect("cannot create input tensor");
interp.input_tensor(i, tensor).expect("cannot set input tensor");
vector<int> in_shape;
if (debug_mode > 1)
std::cout << "input " << i << " datatype: " << desc.datatype << " , shape: ";
for (int j = 0; j < shape.size(); ++j)
{
in_shape.push_back(shape[j]);
if (debug_mode > 1)
std::cout << shape[j] << " ";
}
if (debug_mode > 1)
std::cout << std::endl;
input_shapes.push_back(in_shape);
}
// ---------- 初始化模型输出 Tensor ----------
for (size_t i = 0; i < interp.outputs_size(); i++)
{
auto desc = interp.output_desc(i);
auto shape = interp.output_shape(i);
auto tensor = host_runtime_tensor::create(
desc.datatype, shape, hrt::pool_shared)
.expect("cannot create output tensor");
interp.output_tensor(i, tensor).expect("cannot set output tensor");
vector<int> out_shape;
if (debug_mode > 1)
std::cout << "output " << i << " datatype: " << desc.datatype << " , shape: ";
for (int j = 0; j < shape.size(); ++j)
{
out_shape.push_back(shape[j]);
if (debug_mode > 1)
std::cout << shape[j] << " ";
}
if (debug_mode > 1)
std::cout << std::endl;
output_shapes.push_back(out_shape);
}
/************************************************************
* Phase 4: 计算 Resize + Padding 参数（YOLO LetterBox）
************************************************************/
int width = input_shapes[0][3];
int height = input_shapes[0][2];
float ratiow = (float)width / AI_FRAME_WIDTH;
float ratioh = (float)height / AI_FRAME_HEIGHT;
float ratio = ratiow < ratioh ? ratiow : ratioh;
int new_w = (int)(ratio * AI_FRAME_WIDTH);
int new_h = (int)(ratio * AI_FRAME_HEIGHT);
float dw = (float)(width - new_w) / 2;
float dh = (float)(height - new_h) / 2;
int top = (int)(roundf(0));
int bottom = (int)(roundf(dh * 2 + 0.1));
int left = (int)(roundf(0));
int right = (int)(roundf(dw * 2 - 0.1));
/************************************************************
* Phase 5: AI2D Tensor 与 Builder 配置
************************************************************/
dims_t ai2d_in_shape{1, AI_FRAME_CHANNEL, AI_FRAME_HEIGHT, AI_FRAME_WIDTH};
runtime_tensor ai2d_in_tensor;
// 直接复用模型输入 Tensor 作为 AI2D 输出，避免额外拷贝
runtime_tensor ai2d_out_tensor =
interp.input_tensor(0).expect("cannot get input tensor");
dims_t out_shape = ai2d_out_tensor.shape();
// AI2D 数据类型配置（NCHW → NCHW，uint8）
ai2d_datatype_t ai2d_dtype{
ai2d_format::NCHW_FMT,
ai2d_format::NCHW_FMT,
typecode_t::dt_uint8,
typecode_t::dt_uint8};
// 各 AI2D 功能模块参数
ai2d_crop_param_t crop_param{false, 0, 0, 0, 0};
ai2d_shift_param_t shift_param{false, 0};
ai2d_pad_param_t pad_param{
true,
{{0, 0}, {0, 0}, {top, bottom}, {left, right}},
ai2d_pad_mode::constant,
{114, 114, 114}};
ai2d_resize_param_t resize_param{
true,
ai2d_interp_method::tf_bilinear,
ai2d_interp_mode::half_pixel};
ai2d_affine_param_t affine_param{
false,
ai2d_interp_method::cv2_bilinear,
0, 0, 127, 1,
{0.5, 0.1, 0.0, 0.1, 0.5, 0.0}};
// 构建 AI2D 调度器
ai2d_builder builder(
ai2d_in_shape,
out_shape,
ai2d_dtype,
crop_param,
shift_param,
pad_param,
resize_param,
affine_param);
builder.build_schedule();
/************************************************************
* Phase 6: 后处理与绘制相关参数初始化
************************************************************/
std::vector<std::string> classes{"apple", "banana", "orange"};
float conf_thresh = atof(argv[2]);
float nms_thresh = atof(argv[3]);
int class_num = classes.size();
std::vector<cv::Scalar> class_colors =
getColorsForClasses(class_num);
float *output0;
int f_len = class_num + 4;
int num_box =
((input_shapes[0][2] / 8) * (input_shapes[0][3] / 8) +
(input_shapes[0][2] / 16) * (input_shapes[0][3] / 16) +
(input_shapes[0][2] / 32) * (input_shapes[0][3] / 32));
float *output_det = new float[num_box * f_len];
std::vector<Bbox> bboxes;
/************************************************************
* Phase 7: 主循环（采集 → 预处理 → 推理 → 后处理 → 显示）
************************************************************/
while (!isp_stop)
{
// ---------- 获取一帧 ISP 图像 ----------
pl.GetFrame(dump_res);
// ---------- 创建 AI2D 输入 Tensor（零拷贝绑定 ISP Buffer） ----------
ai2d_in_tensor = host_runtime_tensor::create(
typecode_t::dt_uint8,
ai2d_in_shape,
{(gsl::byte *)dump_res.virt_addr,
compute_size(ai2d_in_shape)},
false,
hrt::pool_shared,
dump_res.phy_addr)
.expect("cannot create input tensor");
hrt::sync(ai2d_in_tensor, sync_op_t::sync_write_back, true)
.expect("sync write_back failed");
// ---------- 执行 AI2D 预处理 ----------
builder.invoke(ai2d_in_tensor, ai2d_out_tensor)
.expect("error occurred in ai2d running");
// ---------- 执行模型推理 ----------
interp.run().expect("error occurred in running model");
// ---------- 获取模型输出 ----------
p_outputs.clear();
for (int i = 0; i < interp.outputs_size(); i++)
{
auto out = interp.output_tensor(i).expect("cannot get output tensor");
auto buf = out.impl()->to_host().unwrap()
->buffer().as_host().unwrap()
.map(map_access_::map_read).unwrap()
.buffer();
p_outputs.push_back(reinterpret_cast<float *>(buf.data()));
}
/********************************************************
* Phase 8: 后处理（解码 + 置信度筛选 + NMS）
********************************************************/
output0 = p_outputs[0];
// 转置输出布局（C x N → N x C）
for (int r = 0; r < num_box; r++)
{
for (int c = 0; c < f_len; c++)
{
output_det[r * f_len + c] =
output0[c * num_box + r];
}
}
bboxes.clear();
for (int i = 0; i < num_box; i++)
{
float *vec = output_det + i * f_len;
float box[4] = {vec[0], vec[1], vec[2], vec[3]};
float *class_scores = vec + 4;
auto max_class_score_ptr =
std::max_element(class_scores,
class_scores + class_num);
float score = *max_class_score_ptr;
int max_class_index =
max_class_score_ptr - class_scores;
if (score > conf_thresh)
{
Bbox bbox;
float x_ = box[0] / ratio;
float y_ = box[1] / ratio;
float w_ = box[2] / ratio;
float h_ = box[3] / ratio;
int x = int(MAX(x_ - 0.5 * w_, 0));
int y = int(MAX(y_ - 0.5 * h_, 0));
int w = int(w_);
int h = int(h_);
if (w <= 0 || h <= 0)
continue;
bbox.box = cv::Rect(x, y, w, h);
bbox.confidence = score;
bbox.index = max_class_index;
bboxes.push_back(bbox);
}
}
// ---------- 执行 NMS ----------
std::vector<int> nms_result;
nms(bboxes, conf_thresh, nms_thresh, nms_result);
/********************************************************
* Phase 9: OSD 绘制与显示
********************************************************/
draw_frame.setTo(cv::Scalar(0, 0, 0, 0));
for (int i = 0; i < nms_result.size(); i++)
{
int res = nms_result[i];
cv::Rect box = bboxes[res].box;
int idx = bboxes[res].index;
float score = bboxes[res].confidence;
int x = int(box.x * float(OSD_WIDTH) / AI_FRAME_WIDTH);
int y = int(box.y * float(OSD_HEIGHT) / AI_FRAME_HEIGHT);
int w = int(box.width * float(OSD_WIDTH) / AI_FRAME_WIDTH);
int h = int(box.height * float(OSD_HEIGHT) / AI_FRAME_HEIGHT);
cv::Rect new_box(x, y, w, h);
cv::rectangle(draw_frame, new_box, class_colors[idx], 2, 8);
cv::putText(draw_frame,
classes[idx] + " " + std::to_string(score),
cv::Point(MIN(new_box.x + 5, OSD_HEIGHT),
MAX(new_box.y - 10, 0)),
cv::FONT_HERSHEY_DUPLEX,
1,
class_colors[idx],
2,
0);
}
// ---------- OSD 合成并释放帧 ----------
pl.InsertFrame(draw_frame.data);
pl.ReleaseFrame(dump_res);
}
/************************************************************
* Phase 10: 资源释放
************************************************************/
delete[] output_det;
pl.Destroy();
return 0;
}
代码编译并运行#
代码编写完成后，编写 CMakeLists.txt 或者 Makefile 对源码进行编译，针对上述示例，您可以在 src/rtsmart/examples/ai/usage_kpu/ 目录下执行 build_app.sh 脚本进行编译。编译生成物在 k230_bin 目录下，将其拷贝到烧录固件的TF卡中，执行对应的命令运行程序。
推理yolov8n 静态图：
./yolov8_image.elf best.kmodel test.jpg 2
图像推理结果会保存为图片，推理结果如下图：
推理yolov8 摄像头数据：
./yolov8_camera.elf best.kmodel 0.5 0.45 2
摄像头推理结果会实时显示在屏幕上，推理效果如下图：
上述过程详细在于说明模型转换和使用kpu进行模型推理的步骤，并不适用于所有的场景，您可以参考上述代码进行不同场景的应用开发。
