使用 CKLINK 和 GDB 调试 RT-Smart

本文介绍如何使用 CKLINK、XuanTie DebugServer 和 GDB 调试 K230 RT-Smart，包括内核调试和用户态 ELF 程序调试。

本文默认：

1. SDK 已经完成配置和编译。

2. 开发板可以正常启动 RT-Smart。

3. 板端命令通过串口终端执行。

4. 命令在 SDK 根目录下执行。

调试链路

调试链路由四部分组成：

GDB  <---- TCP/IP ---->  XuanTie DebugServer  <---- USB ---->  CKLINK  <---- JTAG ---->  K230

各部分作用如下：

1. CKLINK 通过 JTAG 连接 K230。

2. XuanTie DebugServer 运行在 PC 上，负责连接 CKLINK，并向 GDB 提供调试端口。

3. GDB 运行在 PC 或开发机上，通过 target remote 连接 DebugServer。

4. 串口终端用于查看 RT-Smart 日志，并在板端启动用户态程序。

调试内核和调试用户态程序使用同一个 GDB 连接。区别在于：内核 ELF 本身带符号信息；用户态程序需要额外编译出带符号信息的 ELF，并在 GDB 中手动加载。

准备硬件

连接串口终端

串口终端用于查看启动日志和执行板端命令。常见串口参数为：

115200 8N1

串口号、波特率和接线方式以具体开发板说明为准。

连接 CKLINK

通常需要连接以下 JTAG 信号：

CKLINK        K230 开发板
------        ----------
VTREF/VREF -> 目标板 IO 电平参考
GND        -> GND
TCK        -> JTAG_TCK
TMS        -> JTAG_TMS
TDI        -> JTAG_TDI
TDO        -> JTAG_TDO
nTRST      -> JTAG_TRST
nSRST      -> RESET，可选

注意事项：

1. CKLINK 和开发板必须共地。

2. VTREF/VREF 是电平参考，不要当作开发板供电使用。

3. JTAG 电平需要和开发板 IO 电平一致。

4. 开发板固件需要将 JTAG 相关 IO 配置为 JTAG iomux。01 Studio 固件默认已经完成该配置。

5. 如果连接不稳定，优先检查接线、供电和共地。

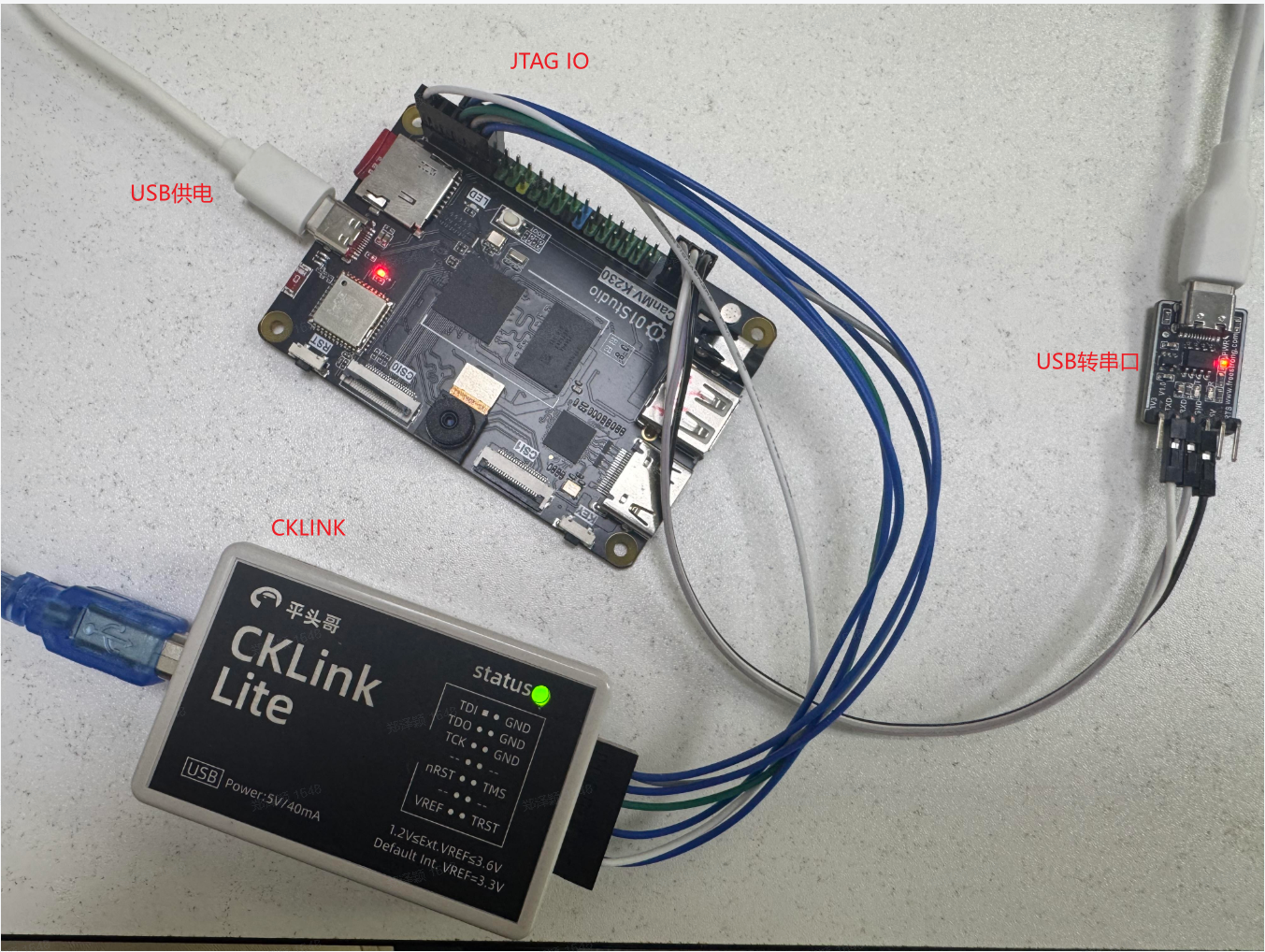

下图以 01 Studio 开发板为例，展示 CKLINK 与开发板的连接方式。不同开发板的 JTAG 排针位置和丝印可能不同，实际连接请以开发板原理图和硬件手册为准。

准备 DebugServer

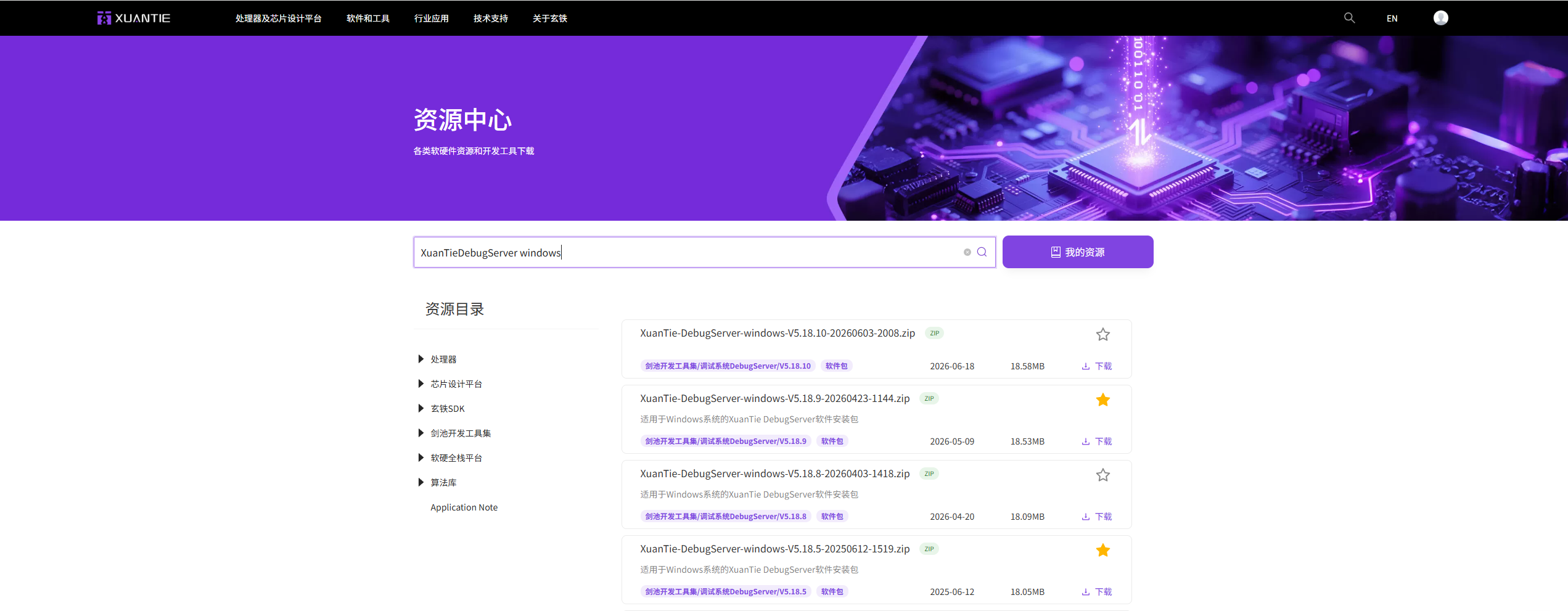

如果 PC 上还没有安装 XuanTie DebugServer，可以在玄铁社区下载页面获取。DebugServer 也提供 Linux 版本，本文只按 Windows 版本说明，不展开 Linux 用法。下图仅用于说明下载入口，实际页面展示可能随版本调整。

下载地址：

XuanTie 工具下载

安装完成后，在 Windows 上启动 XuanTie DebugServer，并通过 Control --> RunDebuggerServer 启动 GDB Server 服务。本文不展开说明 DebugServer 图形界面的具体操作。

GDB Server 启动后，需要记录两个信息：

1. DebugServer 所在 PC 的 IP 地址。下文示例使用 172.23.176.1。

2. DebugServer 显示的 GDB 端口。下文示例使用 1030。

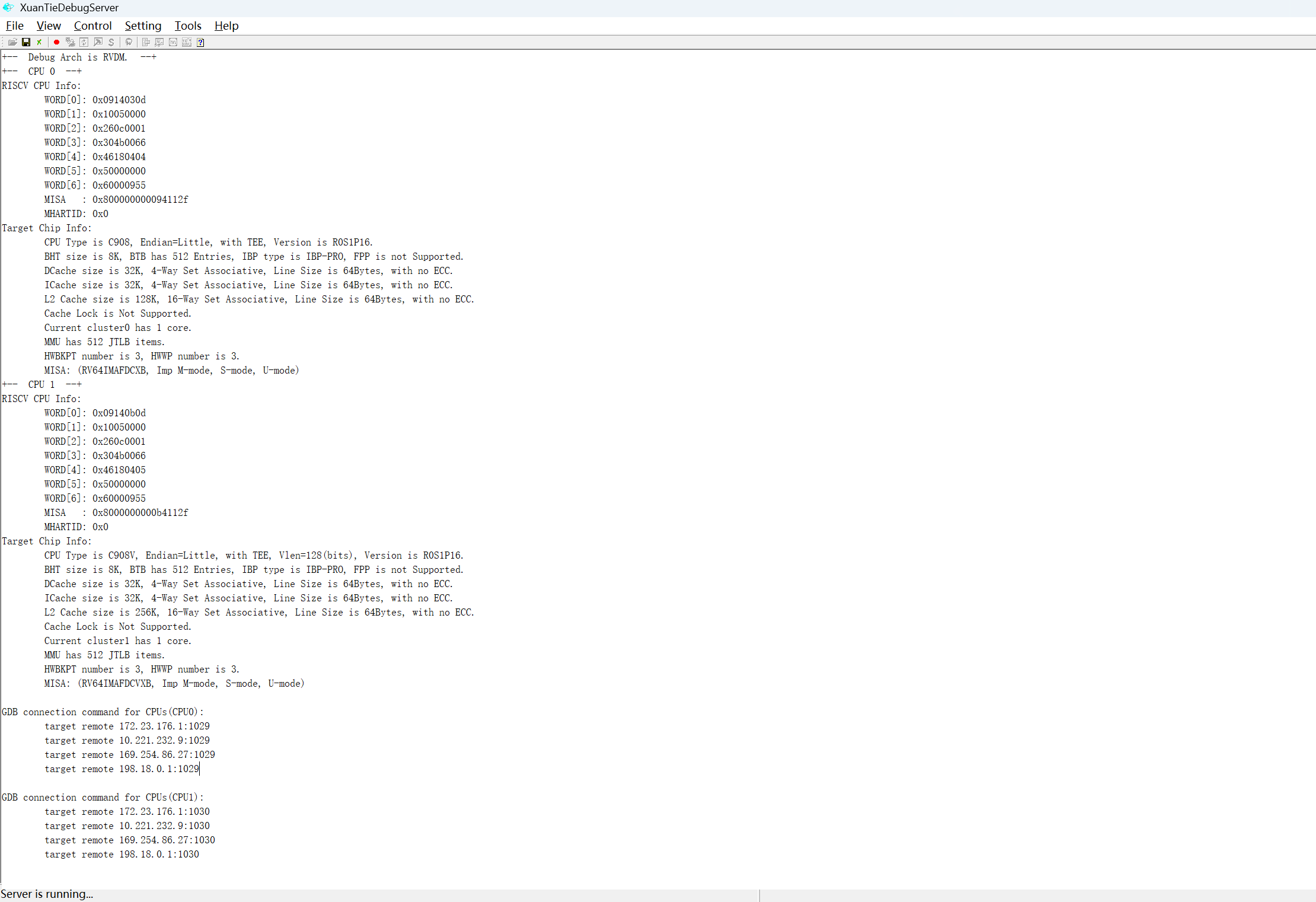

下图展示的是 DebugServer 启动后的状态。后续 GDB 连接时，需要使用图中对应的 IP 地址和端口号。

后续命令中：

<DEBUGSERVER_IP> 表示运行 DebugServer 的 PC 的 IP 地址，例如：172.23.176.1
<GDB_PORT>       表示 DebugServer 显示的 GDB 端口，例如：1030，以实际显示为准

准备符号文件

内核符号文件

RT-Smart 内核 ELF 默认带符号信息。构建完成后，文件通常位于：

src/rtsmart/rtsmart/kernel/bsp/maix3/rtthread.elf

调试内核时，GDB 直接加载该文件。

用户态程序符号文件

用户态程序需要自行编译出带调试信息、未 strip 的 ELF。板端运行的 ELF 必须和 PC 端 GDB 加载的 ELF 是同一次构建产物。

建议用户态程序使用以下调试编译选项：

-Og -g3 -gdwarf-4 -fno-omit-frame-pointer

链接完成后不要执行 strip。

以 timer 示例为例：

PC 端符号文件：src/rtsmart/examples/elf/peripheral/timer.elf
板端运行文件：/sdcard/app/examples/peripheral/timer.elf

可以用下面命令检查 ELF 是否包含调试信息：

readelf -S src/rtsmart/examples/elf/peripheral/timer.elf | grep debug

如果没有输出，说明该 ELF 不包含调试信息，需要重新编译。

启动 GDB

建议使用 SDK 随带的 RISC-V GDB。该 GDB 与 SDK 工具链、RISC-V 架构和 DebugServer 的 remote 调试协议匹配，适合作为默认选择。

Ubuntu 默认安装的 /usr/bin/gdb 通常是 x86_64 本机 GDB，不能直接用于调试 RISC-V 目标，可能无法识别 RISC-V ELF，或在连接 DebugServer 后无法正确处理目标寄存器描述。如果需要使用系统包，请使用支持 RISC-V 的 gdb-multiarch，但本文后续命令仍以 SDK 随带的 RISC-V GDB 为准。

在 SDK 根目录执行以下命令，启动 SDK 提供的 RISC-V GDB，并加载内核符号：

~/.kendryte/k230_toolchains/riscv64-linux-musleabi_for_x86_64-pc-linux-gnu/bin/riscv64-unknown-linux-musl-gdb \
    src/rtsmart/rtsmart/kernel/bsp/maix3/rtthread.elf

如果工具链安装路径不同，请将命令中的 GDB 路径替换为实际路径。

GDB 启动后，连接 DebugServer：

target remote <DEBUGSERVER_IP>:<GDB_PORT>

示例：

target remote 172.23.176.1:1030

连接成功后，GDB 会停在目标当前运行位置。此时已经可以调试内核。

调试内核

内核符号已经随 rtthread.elf 加载，可以直接对内核函数下断点。

例如：

b rt_thread_startup
c

常用命令：

bt
info registers
n
s
p variable_name

说明：

1. b 设置普通软件断点。

2. c 继续运行。

3. bt 查看调用栈。

4. n 单步执行，不进入函数。

5. s 单步执行，进入函数。

内核代码通常可以直接使用 break。如果某些位置软件断点失败，可以改用硬件断点：

hbreak function_name

调试用户态 ELF 程序

用户态程序的符号不会自动随内核 ELF 加载，需要在同一个 GDB 会话中额外执行 add-symbol-file。

以 timer 示例为例，加载用户态 ELF 符号：

add-symbol-file src/rtsmart/examples/elf/peripheral/timer.elf 0x200000000

0x200000000 是当前 RT-Smart 用户态 ELF 的虚拟加载地址。这里填写的是用户态程序运行时的虚拟地址，不是物理地址。

然后给用户态函数下硬件断点：

hbreak test_hard_timer
c

在串口终端中运行用户态程序：

/sdcard/app/examples/peripheral/timer.elf

程序运行到断点后，GDB 会停住。此时可以查看调用栈、变量和源码位置：

bt
n
p ret
p/x ret

如果希望程序刚进入用户态 ELF 时就停住，可以对入口地址设置一次性硬件断点：

thbreak *0x200000000
c

常用命令汇总

连接 DebugServer：

target remote <DEBUGSERVER_IP>:<GDB_PORT>

内核断点：

b rt_thread_startup
hbreak function_name

加载用户态 ELF 符号：

add-symbol-file src/rtsmart/examples/elf/peripheral/timer.elf 0x200000000

用户态断点：

hbreak test_hard_timer
thbreak *0x200000000

运行和单步：

c
n
s

查看信息：

bt
info registers
p variable_name
p/x variable_name

常见问题

用户态程序为什么建议使用 hbreak

break 是软件断点，需要 GDB 修改目标内存。用户态 ELF 尚未加载、用户页表尚未切换，或者代码页不可写时，软件断点可能失败。

hbreak 是硬件断点，由 CPU debug trigger 比较 PC 地址。调试用户态程序时，建议优先使用 hbreak 或 thbreak。

用户态断点地址为什么是虚拟地址

用户态程序执行时，PC 是用户虚拟地址。硬件断点比较的是执行中的 PC，因此应使用用户态虚拟地址，例如 0x200000000。

打印局部变量时报 DWARF 错误

如果 GDB 打印局部变量时报类似错误：

dwarf2_find_location_expression: Corrupted DWARF expression.

通常是 GDB 对当前 ELF 中的 DWARF 调试信息兼容性不好。建议使用 -gdwarf-4 重新编译用户态程序。

用户态断点不触发

按顺序检查：

1. 板端运行的 ELF 是否和 PC 端加载符号的 ELF 是同一次构建产物。

2. 用户态 ELF 是否未 strip 且包含调试信息。

3. 是否已经执行 add-symbol-file ... 0x200000000。

4. 是否使用了 hbreak。

5. 是否已经在串口终端运行目标程序。

推荐流程

完整流程如下：

1. 连接 CKLINK JTAG。

2. 连接串口终端。

3. 启动开发板。

4. 在 Windows 上启动 XuanTie DebugServer 和 GDB Server。

5. 记录 DebugServer 的 IP 和 GDB 端口。

6. 启动 GDB，并加载 rtthread.elf。

7. GDB 执行 target remote <DEBUGSERVER_IP>:<GDB_PORT>。

8. 调试内核时，直接对内核函数下断点。

9. 调试用户态程序时，先用 add-symbol-file 加载用户态 ELF 符号。

10. 使用 hbreak 设置用户态断点。

11. 在串口终端运行用户态程序。

12. GDB 命中断点后开始单步、查看变量和调用栈。

RT-Smart 调试注意事项

调试时不要关闭 CPU0 的 power domain，也不要关闭 SYSCTL_CLK_CPU_0_PCLK。

例如在 src/rtsmart/rtsmart/kernel/bsp/maix3/app_canmv/main.c 中，如果有下面这类代码，调试时应屏蔽掉：

sysctl_pwr_off(SYSCTL_PD_CPU0);

如果为了降低 CPU0 功耗，只关闭 CPU0 的部分 clock，需要保留 SYSCTL_CLK_CPU_0_PCLK。关闭该时钟会导致 DebugServer 无法访问 RISC-V Debug Module，常见报错如下：

WARNING: Can not access a Debug Module with base address 0x0.

此时 DebugServer 无法继续检测 CPU1，GDB 也无法正常连接目标。
